シスコのASIC設計戦略【Silicon One G300まで解説｜なぜネットワーク機器メーカーが半導体を設計するのか】2026年版

シスコシステムズはネットワーク機器メーカーですが、製品の核心となる半導体（ASIC）を自社で設計しています。2026年2月には最新世代のSilicon One G300を発表。帯域幅102.4 Tbps・TSMC 3nmプロセス・液体冷却対応という先端スペックで、BroadcomやNVIDIAとAIデータセンター向けネットワーキング市場で真っ向から競合する姿勢を鮮明にしています。

「なぜ製品メーカーが半導体まで設計するのか」という疑問は、現代の半導体業界における「垂直統合vs水平分業」という大きなテーマにつながります。本記事では、シスコのASIC内製化戦略の意義と最新動向を体系的に解説します。

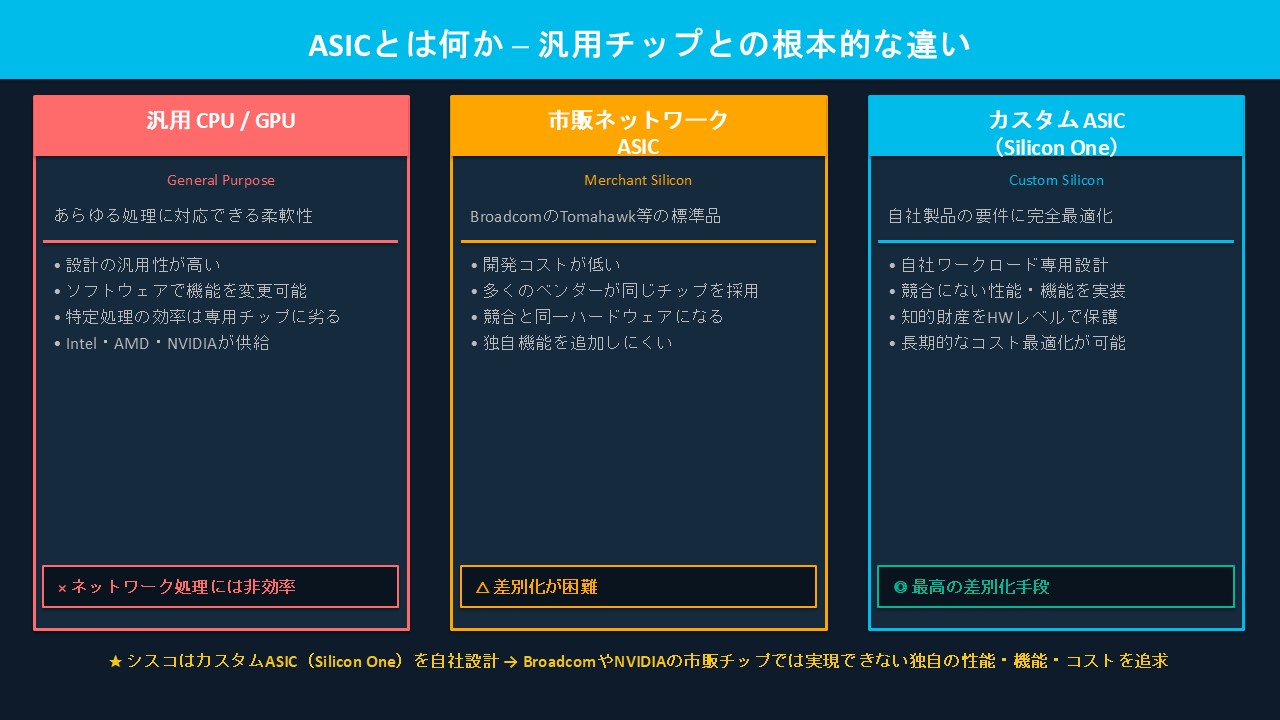

ASICとは何か

ASIC（Application Specific Integrated Circuit：特定用途向け集積回路）とは、特定の用途に最適化して設計された半導体チップです。汎用プロセッサ（CPU）や汎用ロジックチップと異なり、ASICは特定の処理（例：ネットワークパケットの転送処理）を専用ハードウェアで高速・低電力に実行するために設計されます。

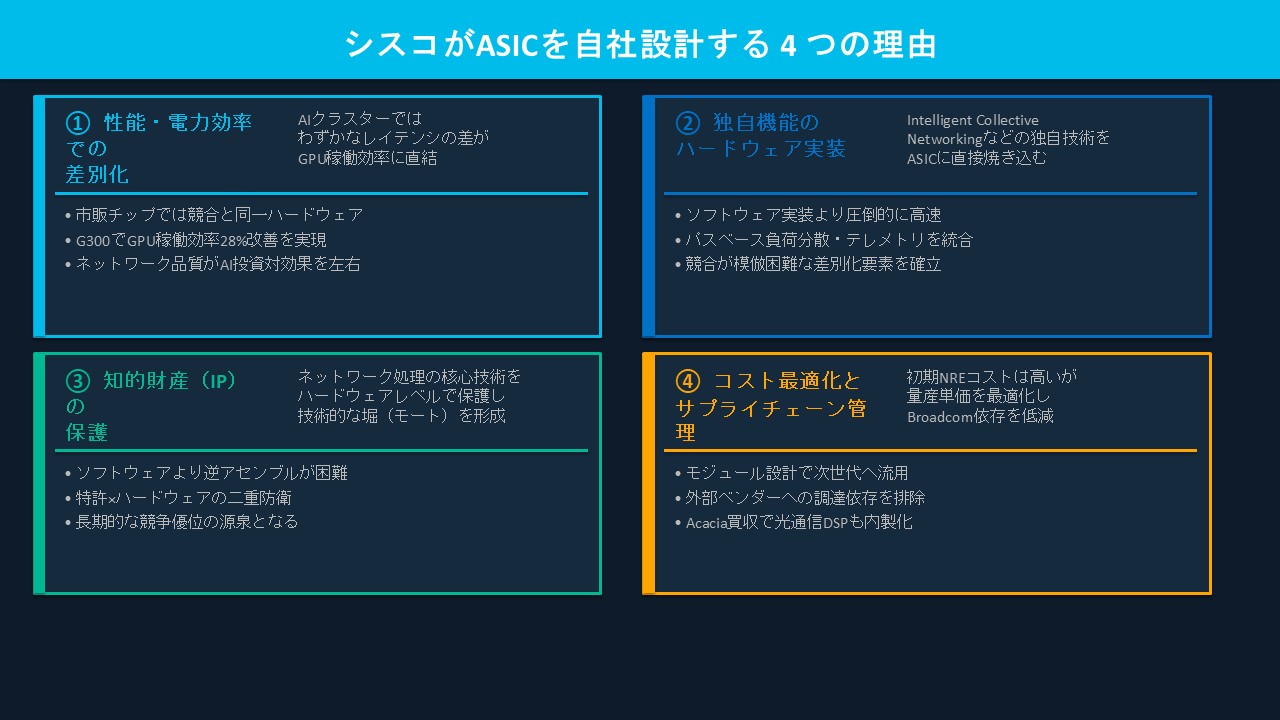

シスコがASICを自社設計する4つの理由

①性能・電力効率での差別化

市販のネットワークチップを使えば開発コストは低く抑えられますが、競合他社と同じチップを使うことになり、ハードウェア性能での差別化が困難です。自社でASICを設計することで、シスコのルーター・スイッチは競合にない性能・機能を持つことができます。AIクラスター向けネットワークでは、わずかなレイテンシの差がGPUの稼働効率に直結するため、チップレベルでの最適化が事業競争力に直結しています。

②独自機能のハードウェア実装

シスコ独自のネットワーキング機能（独自プロトコル・QoS処理・セキュリティ機能・Intelligent Collective Networkingなど）をハードウェアレベルで実装できます。ソフトウェア実装より圧倒的に高速で処理できるため、製品の付加価値を高めることができます。

③知的財産（IP）の保護

ネットワーク処理の核心技術をASICに実装することで、競合他社がシスコの技術を容易に模倣できなくなります。ソフトウェアで提供している機能と異なり、ハードウェアに埋め込まれた技術はリバースエンジニアリングが難しく、技術的な堀（モート）として機能します。

④長期的なコスト最適化とサプライチェーン管理

初期の開発コスト（NRE：Non-Recurring Engineering）は先端プロセスでは数百億円規模に達しますが、量産時のチップ単価を最適化でき、モジュール化・再利用設計により次世代製品への流用も可能です。また、Broadcom等の外部サプライヤーへの依存度を下げ、調達リスクを低減できます。

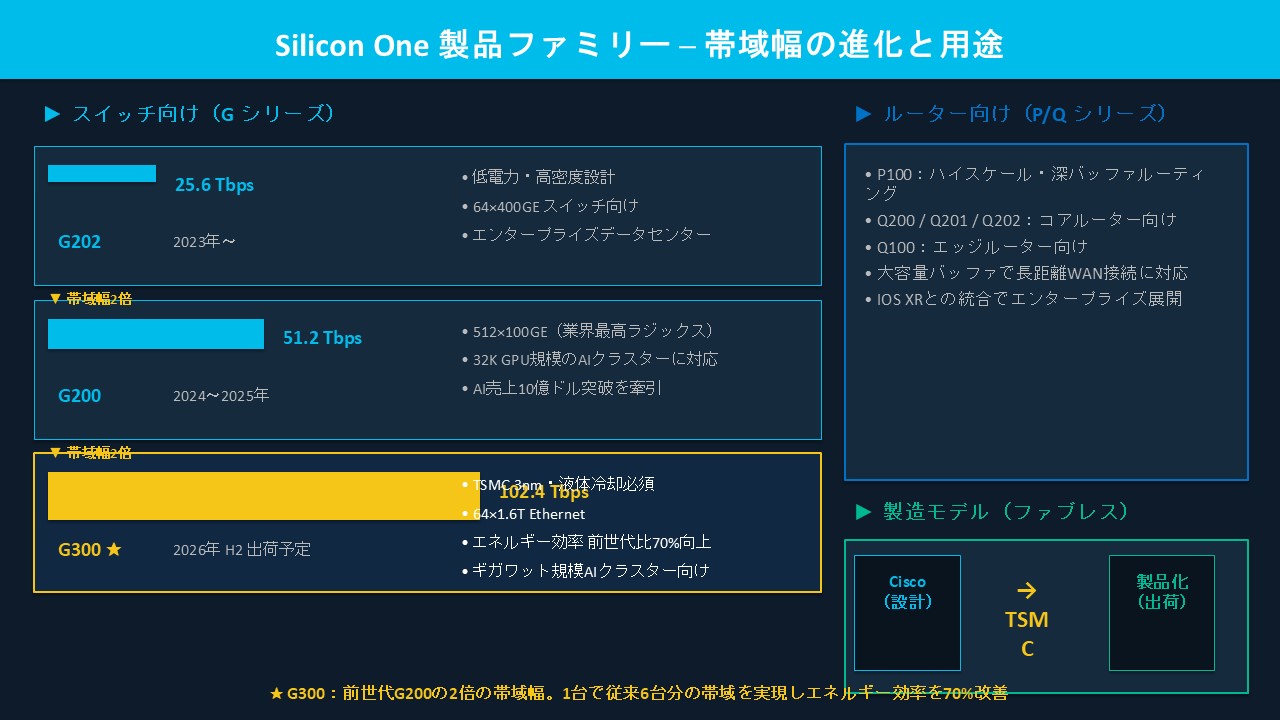

Silicon One 製品ファミリー（2026年版）

シスコのSilicon Oneは、用途に応じて「スイッチ向け（G/Qシリーズ）」と「ルーター向け（P/Qシリーズ）」に分かれ、世代を重ねながら高帯域化・低消費電力化を進めています。

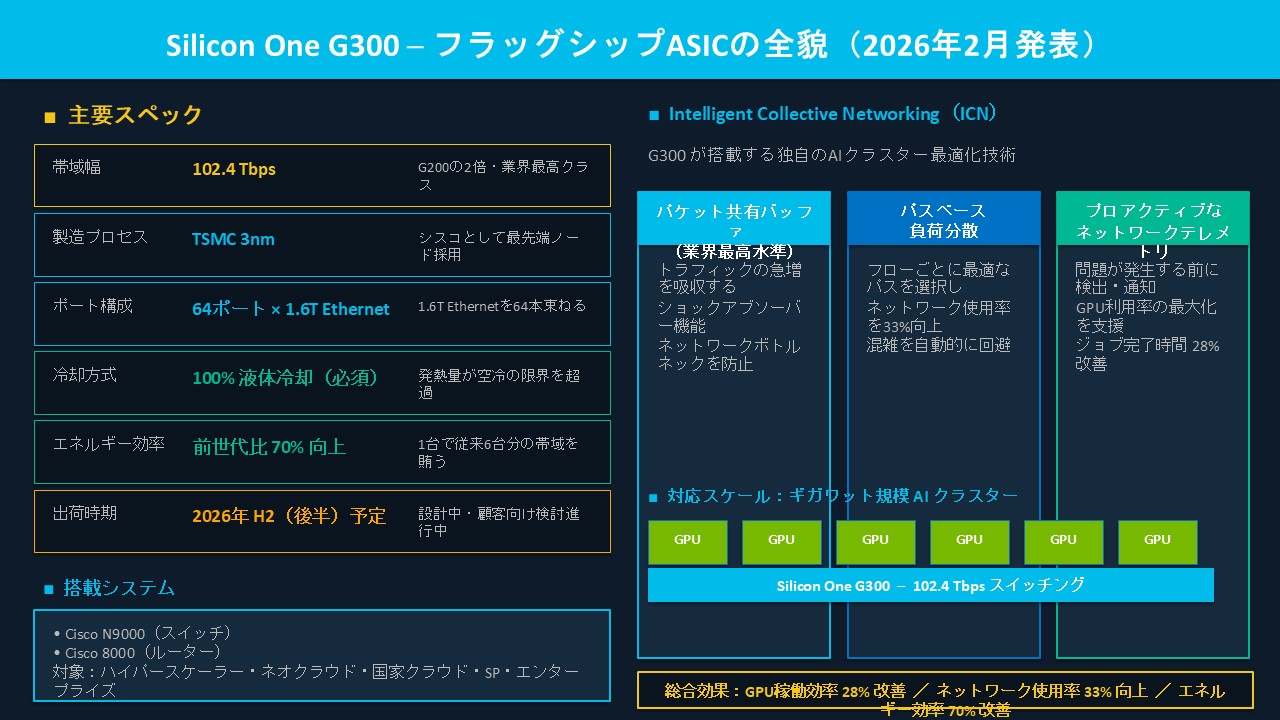

【最新】Silicon One G300 ─ AIデータセンターの新フラッグシップ

2026年2月10日（Cisco Live EMEA・アムステルダム）で発表されたSilicon One G300は、シスコのASIC戦略の現時点での集大成です。

主要スペック

• 帯域幅：102.4 Tbps（前世代G200の2倍）
• 製造プロセス：TSMC 3nm
• ポート数：64ポート × 1.6T Ethernet
• 冷却：100%液体冷却対応（システム全体）
• エネルギー効率：前世代比70%向上（従来6台分の帯域を1台で実現）
• 出荷開始：2026年後半（2H2026）予定

AIクラスターでの性能優位

G300が搭載するIntelligent Collective Networkingは、業界最高水準のパケット共有バッファ・パスベースの負荷分散・プロアクティブなネットワークテレメトリを組み合わせた独自技術です。これにより以下の効果が得られます。

• ジョブ完了時間が28%改善（GPU利用効率の向上）
• ネットワーク使用率が33%向上
• ギガワット規模のAI学習・推論・エージェンティックAIワークロードに対応

G300を搭載する新型スイッチ（Cisco N9000シリーズ）とルーター（Cisco 8000シリーズ）は、ハイパースケーラー・ネオクラウド・国家クラウド・サービスプロバイダー・エンタープライズ向けに提供予定です。

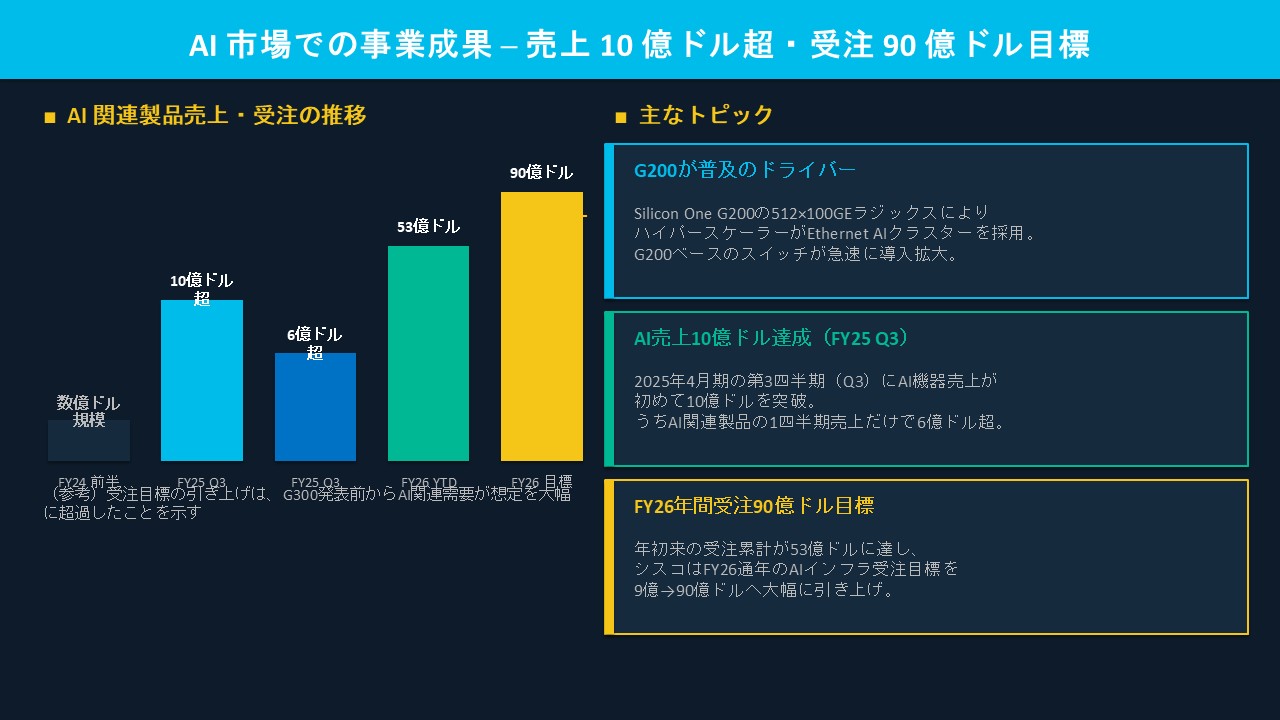

AI市場での事業成果 ─ 売上10億ドル超

Silicon One G200を中心とした製品展開により、シスコのAI分野における事業成果が急加速しています。

• 2025年4月期（FY25 Q3）にAI機器売上が10億ドルを初めて突破（うちAI関連製品売上は1四半期で6億ドル超）
• FY26の通年AI受注目標を90億ドルに引き上げ（年初来達成額：53億ドル）
• ハイパースケーラーがシリコンワンG200ベースのEthernet AIクラスターを採用
• G200の512×100GEラジックスにより、32,000GPU規模のクラスターを2層ネットワークで構築可能

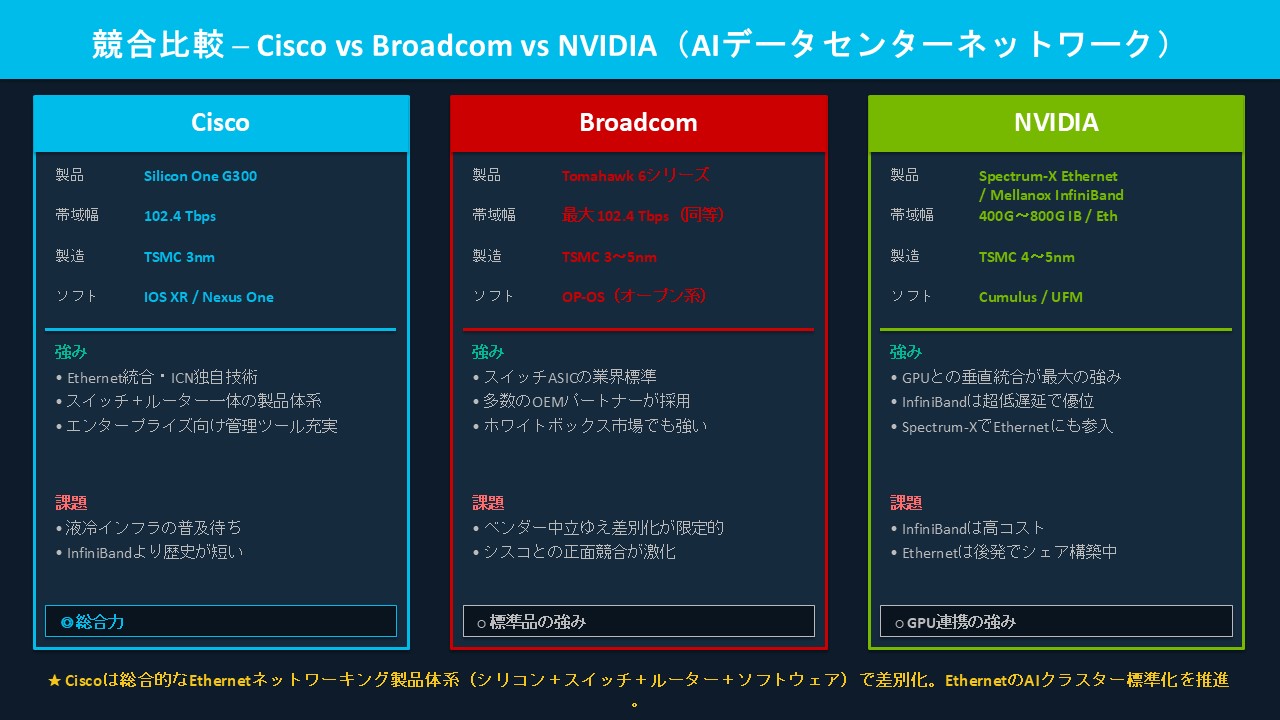

競合環境 ─ Broadcom・NVIDIAとの三つ巴

シスコがG300で狙うAIデータセンターネットワーキング市場は、600億ドル規模のAIインフラ市場の中核を占め、強力な競合が存在します。

CiscoはEthernetベースのアプローチで差別化を図っており、InfiniBandドミナントだったAIクラスターのネットワーク市場でEthernetへの移行を推進しています。EthernetはInfiniBandより汎用性が高く、既存インフラとの統合が容易なため、エンタープライズ向けAIクラスター市場で優位性を持ちます。

シスコのASIC設計プロセス ─ ファブレスモデル

シスコはASICの設計（回路設計・検証）は自社で行いますが、実際の製造はTSMCなどの半導体ファウンドリに委託するファブレスモデルを採用しています。

• 設計：シスコ社内のASICエンジニアチーム（シリコンバレー中心・数百人規模）
• 製造：TSMC（G300はTSMC 3nmプロセスを採用）
• EDAツール：Synopsys・Cadenceなどのハイエンドな電子設計自動化ツールを使用
• アーキテクチャ：Acacia買収（2021年）によって光通信DSPの設計能力も内製化済み

「自社シリコン」トレンドとシスコの位置づけ

シスコのASIC内製化戦略は、半導体業界全体の「自社シリコン」トレンドの一部です。

自社でチップを設計することで、製品性能・コスト・サプライチェーンのコントロールが強化されるというのが共通する動機です。シスコの特徴は、コンピューティング向けではなく「ネットワーキング」という自社のコアドメインに特化したASIC開発戦略にあります。

ASICを自社開発することの課題

• 開発コストの高さ：先端プロセス（3nm）でのASIC開発は数百億円規模の投資が必要。NREコストが増大し続けている
• 設計期間の長さ：構想から量産まで3〜5年かかるため、市場変化への対応に遅れるリスクがある
• TSMCへの集中依存：最先端プロセスはTSMCにほぼ依存しており、地政学リスク（台湾有事等）への脆弱性が残る
• 設計人材の争奪：Apple・NVIDIA・BroadcomなどとシリコンバレーでASICエンジニアを奪い合う状況。人件費も高騰中
• 液冷インフラの普及課題：G300は100%液冷が前提で、既存のデータセンター設備の改修が必要になるケースがある

まとめ

シスコのASIC自社設計戦略は、2026年のSilicon One G300発表で新たなフェーズへと突入しました。

• G300（102.4 Tbps・TSMC 3nm）でBroadcom・NVIDIAとAIデータセンターネットワーク市場で真正面から競合
• G200でAI売上10億ドル超（2025年4月期）を達成し、FY26年間受注目標を90億ドルに引き上げ
• Intelligent Collective NetworkingによりGPU稼働効率28%改善というAI特化型の付加価値を提供
• ファブレスモデル（TSMC製造委託）でコスト効率を維持しながら設計力を差別化の源泉に

AIデータセンターの爆発的な成長が続く中、ネットワーキングチップはGPUと並ぶインフラの要となっています。シスコの自社シリコン戦略は、ネットワーク機器メーカーとして持続的な競争優位を確立するための中核的な取り組みです。
