半導体の後工程において、チップと基板を電気的に接続する技術の中心的存在がフリップチップ（Flip Chip）実装です。高性能なCPU・GPU・スマートフォン向けSoC・AI加速器のほぼすべてに採用され、2025年の世界市場規模は335億ドル規模に達しています。

さらに2025〜2026年にはTSMCのCoWoS（先端2.5Dパッケージング）の急拡大、HBM4標準化、そして次世代技術「ハイブリッドボンディング」への移行が本格化。フリップチップを取り巻く技術環境は大きな転換期を迎えています。本記事では基礎から最新動向まで体系的に解説します。

Contents
  1. フリップチップ実装とは
  2. ワイヤーボンディングとの比較
  3. バンプの種類と進化
  4. フリップチップ実装のプロセス
  5. フリップチップが使われる半導体（2026年版）
  6. 市場規模と成長予測
  7. 2025〜2026年の最新動向
  8. まとめ

フリップチップ実装とは

フリップチップ実装とは、チップの表面（回路面）にあらかじめ金属バンプ（突起電極）を形成し、チップを裏返して（フリップして）バンプを基板のパッドに直接接合する実装方法です。チップ表面を下に向けて基板に押し付けることから「フェースダウン実装」とも呼ばれます。

1960年代にIBMが「C4（Controlled Collapse Chip Connection）」として開発した歴史ある技術ですが、AI・HPC時代の到来で再び最先端パッケージングの中心技術として脚光を浴びています。

ワイヤーボンディングとの比較

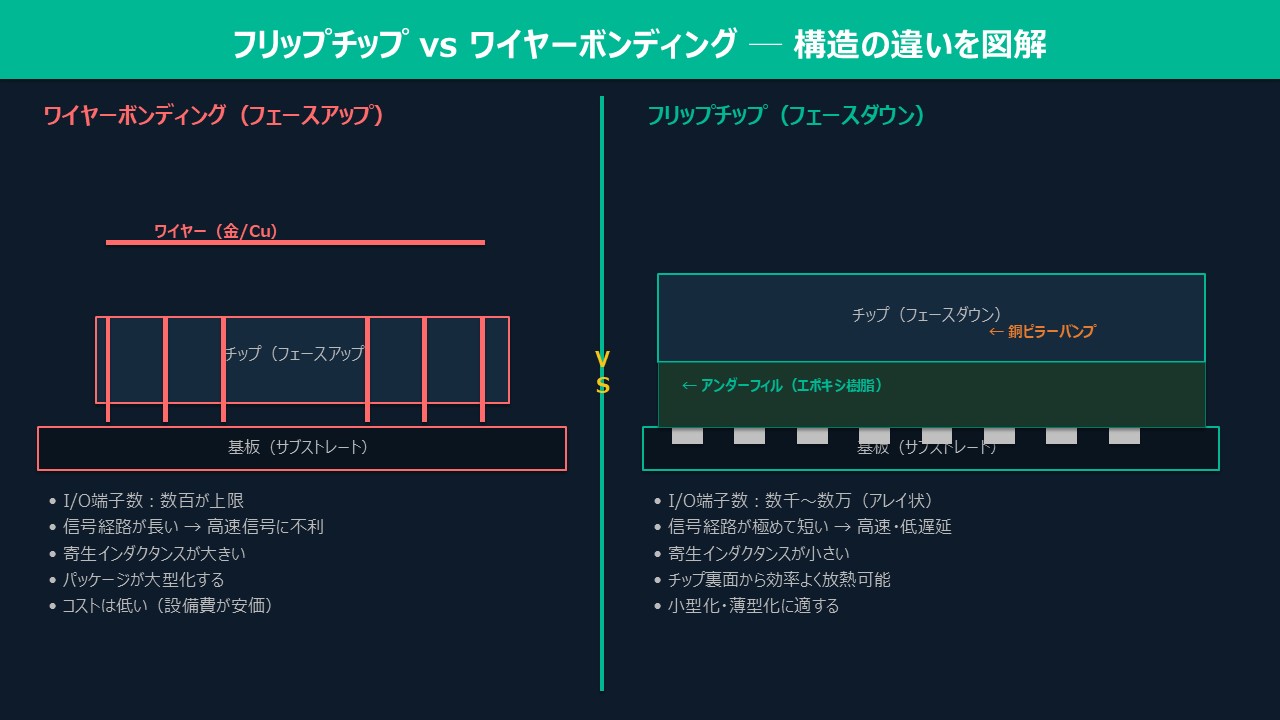

ワイヤーボンディング（従来方式）

チップの表面を上に向けて基板に搭載し、チップ表面の電極パッドと基板の端子を細い金属線（金・銀・銅ワイヤー、数十μm径）で橋渡しします。設備コストが低く汎用半導体で広く使われますが、高性能用途では以下の弱点があります。

  • ワイヤーの長さ分だけ信号経路が長くなる → 高速信号に不利（寄生インダクタンスが大）
  • チップ周囲にしか端子を配置できず、I/O数の上限が数百程度
  • ワイヤーが出るためパッケージが大きくなる

フリップチップの優位性

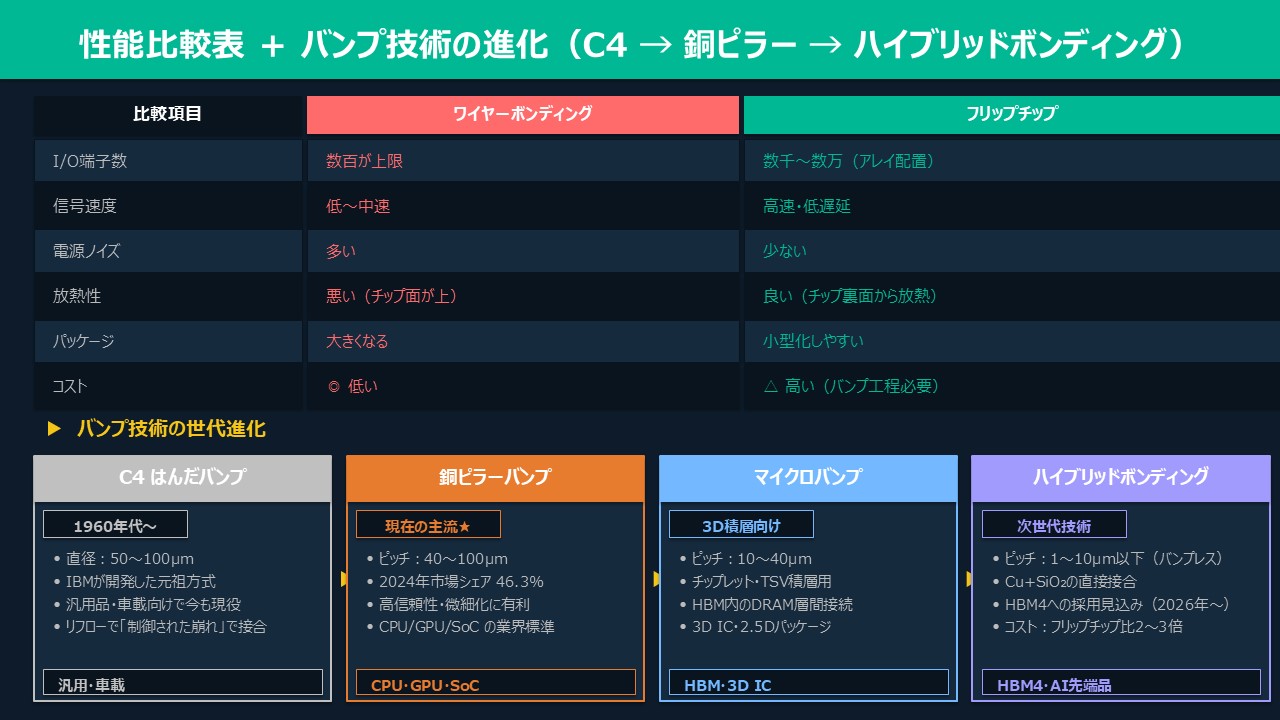

比較項目ワイヤーボンディングフリップチップ
I/O端子数数百が上限数千〜数万（アレイ状に配置）
信号速度低〜中速（インダクタンス大）高速・低遅延（配線短い）
電源ノイズ多い少ない（電源・GNDインダクタンス低）
放熱性悪い（チップ面が上）良い（チップ裏面から放熱可能）
パッケージサイズ大きい小型化しやすい
コスト低い高い（バンプ形成工程が必要）

バンプの種類と進化

フリップチップの心臓部はバンプ（突起電極）です。技術の進歩とともにバンプの形状・材料・ピッチが大きく変化しています。

①はんだバンプ（C4：Controlled Collapse Chip Connection）

歴史的に最も広く使われてきた方式。バンプ径は数十〜100μm程度で、リフロー時にはんだが溶けて「制御された崩れ（Controlled Collapse）」で接合します。現在でも汎用品・車載向けに広く採用されていますが、微細化には限界があります。

②銅ピラーバンプ（Copper Pillar Bump）← 現在の主流

銅の柱状バンプの先端にはんだを載せた構造。現在のスマートフォン向けSoC・CPU・GPUで業界標準となっており、2024年の市場シェアは46.3%を占めます。

  • ピッチ：40〜100μm程度（C4より微細化に有利）
  • 高さが均一で変形しにくく、信頼性が高い
  • 電気抵抗が低く高速信号伝送に適する
  • 高さ制御が容易で薄型パッケージに向く

③マイクロバンプ（Micro Bump）

チップレット・3D積層パッケージ向けに、ピッチ10〜40μm程度に微細化したバンプです。HBMとロジックチップの接続（TSVと組み合わせ）や、2.5D/3Dパッケージの内部接続に使われます。

④ハイブリッドボンディング（次世代技術）

バンプを使わずに銅（Cu）と絶縁膜（SiO₂）を直接接合する技術です。接続ピッチを1〜10μm以下まで微細化できるため、マイクロバンプの限界を超えた超高密度接続が実現します。

  • HBM4（2025年JEDEC標準化済み）への採用が見込まれる
  • 製造コストはフリップチップの2〜3倍以上と高価
  • TSMCとIntelが2025年内にコスト30%削減を目標に量産化推進中
  • フリップチップからハイブリッドボンディングへの「世代交代」が進行中

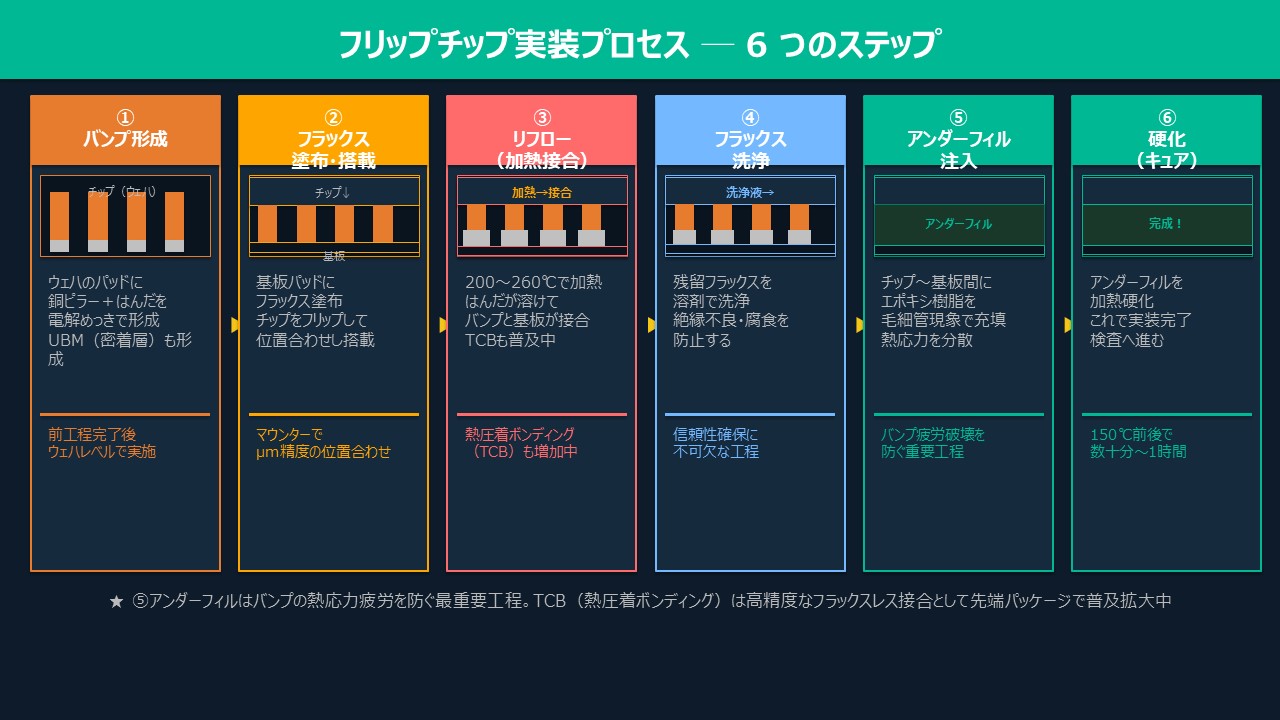

フリップチップ実装のプロセス

  1. バンプ形成：ウェハのボンディングパッド上に銅ピラー＋はんだキャップを電解めっきで形成。UBM（Under Bump Metallization）でパッドとの密着性を確保する
  2. フラックス塗布・搭載：基板パッドにフラックスを塗布し、チップをフリップして位置合わせした後、マウンターで搭載する
  3. リフロー（加熱接合）：リフロー炉で200〜260℃程度に加熱。はんだが溶けてバンプと基板パッドが接合される
  4. フラックス洗浄：残留フラックスを洗浄して絶縁不良・腐食を防止する
  5. アンダーフィル（Underfill）注入：チップと基板の隙間にエポキシ樹脂を毛細管現象で充填し、熱応力によるバンプへのダメージを緩和する。信頼性確保の要となる工程
  6. 硬化（キュア）：アンダーフィルを加熱硬化して完成

フリップチップが使われる半導体（2026年版）

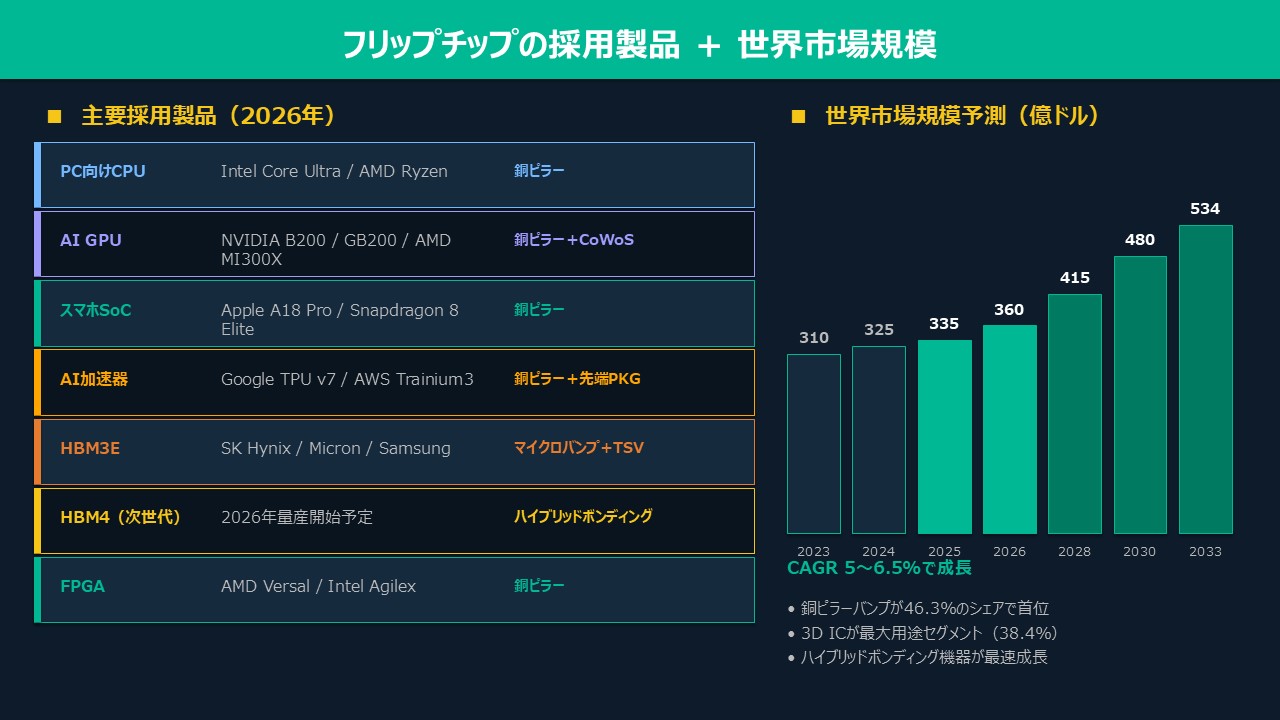

製品カテゴリ代表例バンプ技術
PC向けCPUIntel Core Ultra（Panther Lake）、AMD Ryzen銅ピラー
AI GPU・データセンターNVIDIA B200/GB200、AMD MI300X銅ピラー＋CoWoS
スマートフォンSoCApple A18 Pro、Snapdragon 8 Elite銅ピラー
AI加速器Google TPU v7（Ironwood）、AWS Trainium3銅ピラー＋先端パッケージ
HBM（高帯域幅メモリ）HBM3E（SK Hynix・Micron・Samsung）マイクロバンプ＋TSV
HBM4（次世代）2026年量産開始予定ハイブリッドボンディング採用見込み
ハイエンドFPGAAMD（Xilinx）Versal、Intel Agilex銅ピラー

市場規模と成長予測

フリップチップ技術の世界市場は、AIと高性能コンピューティングの需要拡大を背景に安定した成長を続けています。

  • 2025年市場規模：約335〜391億ドル（調査機関によって推計が異なる）
  • 2033年予測：534〜735億ドル（CAGR 5.3〜6.5%）
  • 銅ピラーバンプが46.3%のシェアで最大セグメント（2024年）
  • 3D IC（3次元集積回路）が38.4%のシェアで最大用途セグメント
  • ハイブリッドボンディング機器は最も急成長のセグメント（2025〜2030年）

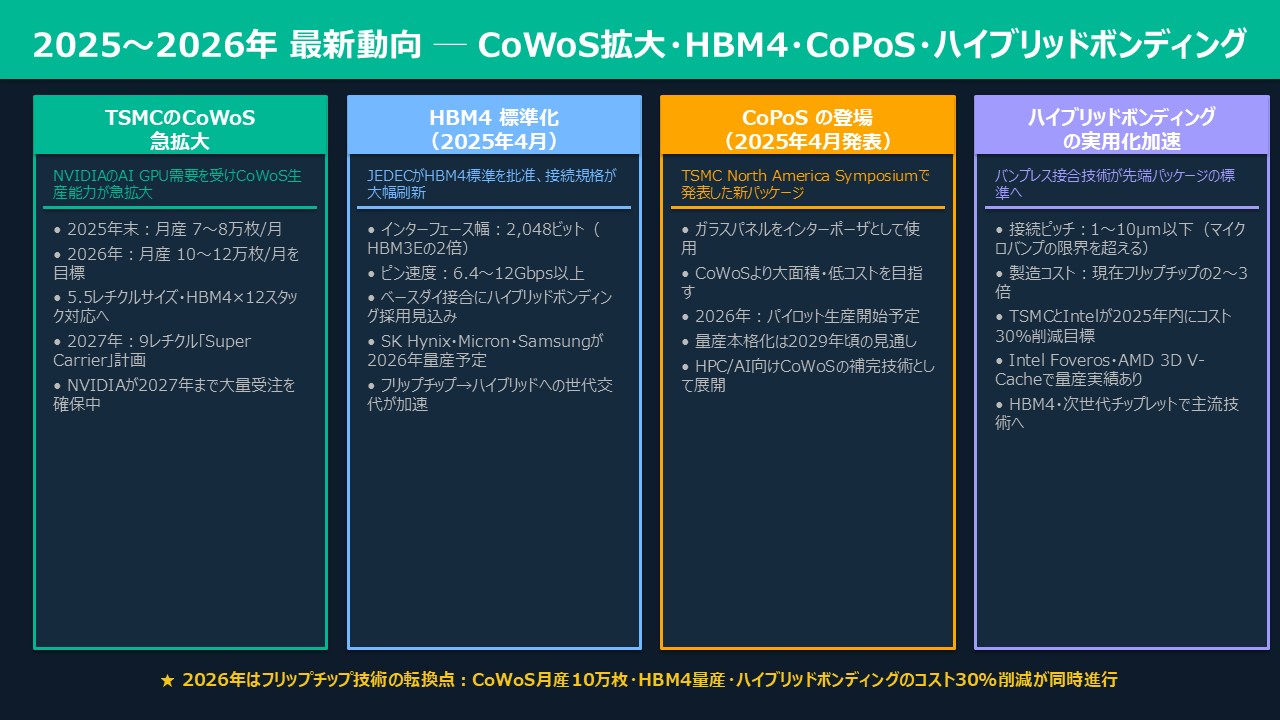

2025〜2026年の最新動向

TSMCのCoWoS急拡大とフリップチップ

NVIDIA向けAI GPUの需要爆発を受け、TSMCのCoWoS（Chip on Wafer on Substrate）生産能力が急拡大しています。CoWoSはシリコンインターポーザ上でフリップチップとHBMを統合する2.5Dパッケージング技術で、フリップチップ需要拡大の最大ドライバーとなっています。

  • 2025年：月産7〜8万枚/月へ拡大（前年比大幅増）
  • 2026年：月産10〜12万枚/月を目標。NVIDIAが2027年まで大量受注
  • 2025〜2026年：5.5レチクルサイズ対応・HBM4スタック12個対応の「Super Carrier」へ進化
  • 2027年：9レチクルサイズ（超大型インターポーザ）への対応を計画

CoPoS（Chip on Panel on Substrate）の登場

2025年4月のTSMC North America Technology Symposiumで発表された新技術。従来のシリコンウェハの代わりにガラスパネルを基板として使う方式で、コスト削減と大面積化を両立します。

  • 2026年：パイロット生産開始予定
  • 量産本格化は2029年頃と見込まれる
  • CoWoSの補完技術として位置づけられており、HPC向けに展開予定

HBM4の標準化とハイブリッドボンディング採用

JEDECが2025年4月にHBM4標準を批准。インターフェース幅2,048ビット（HBM3Eの2倍）・ピン速度6.4〜12Gbpsを規定しています。HBM4ではHBMダイとロジックダイの接合にハイブリッドボンディングが採用される見込みで、マイクロバンプからバンプレス接合への移行が具体化しています。SK Hynix・Micron・Samsungが2026年量産を計画しています。

フラックスレスTCB（熱圧着ボンディング）の台頭

従来のリフロー方式の代替として、フラックスを使わない熱圧着ボンディング（Thermo-Compression Bonding：TCB）が先端パッケージングで採用が広がっています。位置精度が高く、微細ピッチの銅ピラーバンプやマイクロバンプに適しており、CoWoSや3D積層に欠かせない技術となっています。

ガラス基板との組み合わせ

シリコン・有機基板の代替として研究が進むガラス基板は、平坦性・熱特性・高密度配線の面で優れており、フリップチップとの組み合わせでさらなる性能向上が期待されています。Intel・TSMC・Samsungがガラス基板の開発を推進中で、量産適用は2027〜2029年頃が見込まれます。

まとめ

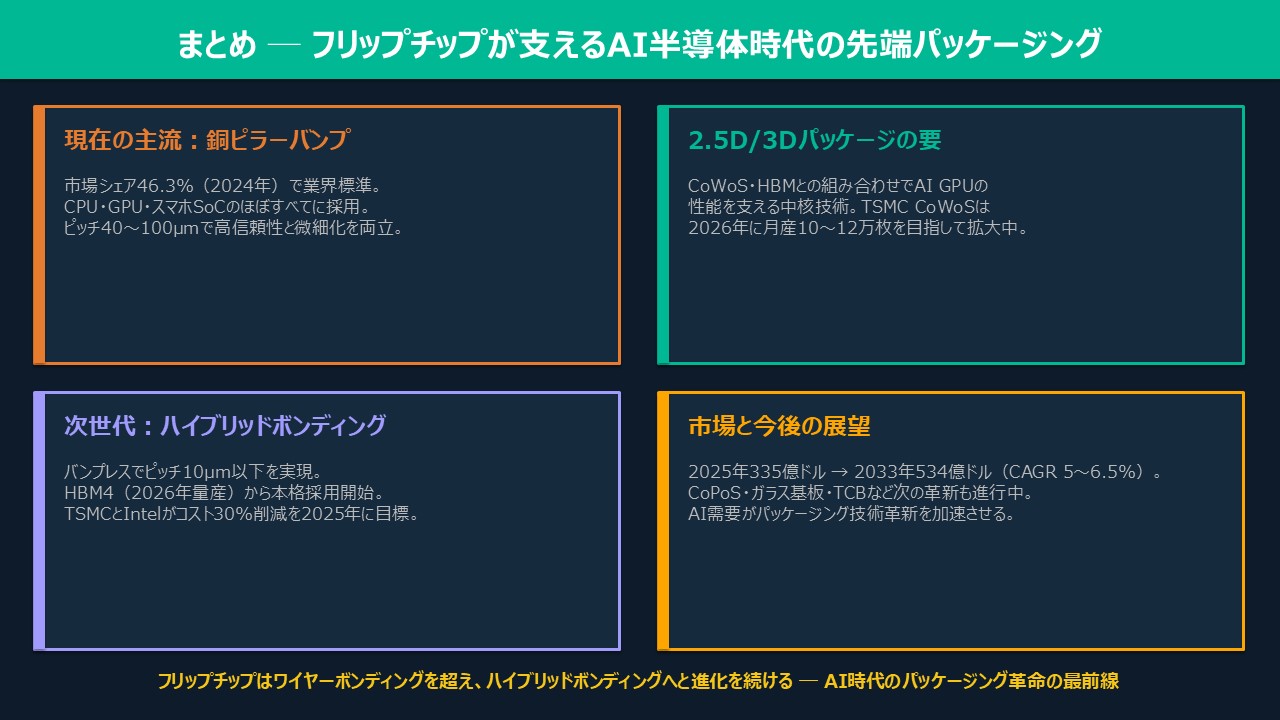

フリップチップ実装は、現代の高性能半導体に欠かせないパッケージング技術として確固たる地位を持ちながら、さらなる進化を続けています。

  • 現在の主流：銅ピラーバンプ（市場シェア46.3%）がCPU・GPU・SoCで標準
  • 2.5D/3Dパッケージ：CoWoSやHBMとの組み合わせでAI半導体の性能を支える
  • 次世代へ：ハイブリッドボンディング（バンプレス接合）がHBM4から本格採用開始
  • 新技術：CoPoS・TCB・ガラス基板との統合でさらなる高性能化へ
  • 市場規模：2025年335億ドル→2033年534億ドルへ（CAGR 5〜6.5%）

AI・HPCが半導体産業を牽引する中、フリップチップを中心とした先端パッケージング技術の進化は今後も加速していきます。semi-connect.netでは引き続き最新の後工程・パッケージング技術を解説していきます。
