半導体後工程のスマートファクトリー化・AI活用最新動向【2026年版】
半導体の前工程（ウェーハ製造）では早くからAI・自動化の導入が進んでいましたが、近年は後工程（パッケージング・テスト）においても急速なスマートファクトリー化が進んでいます。

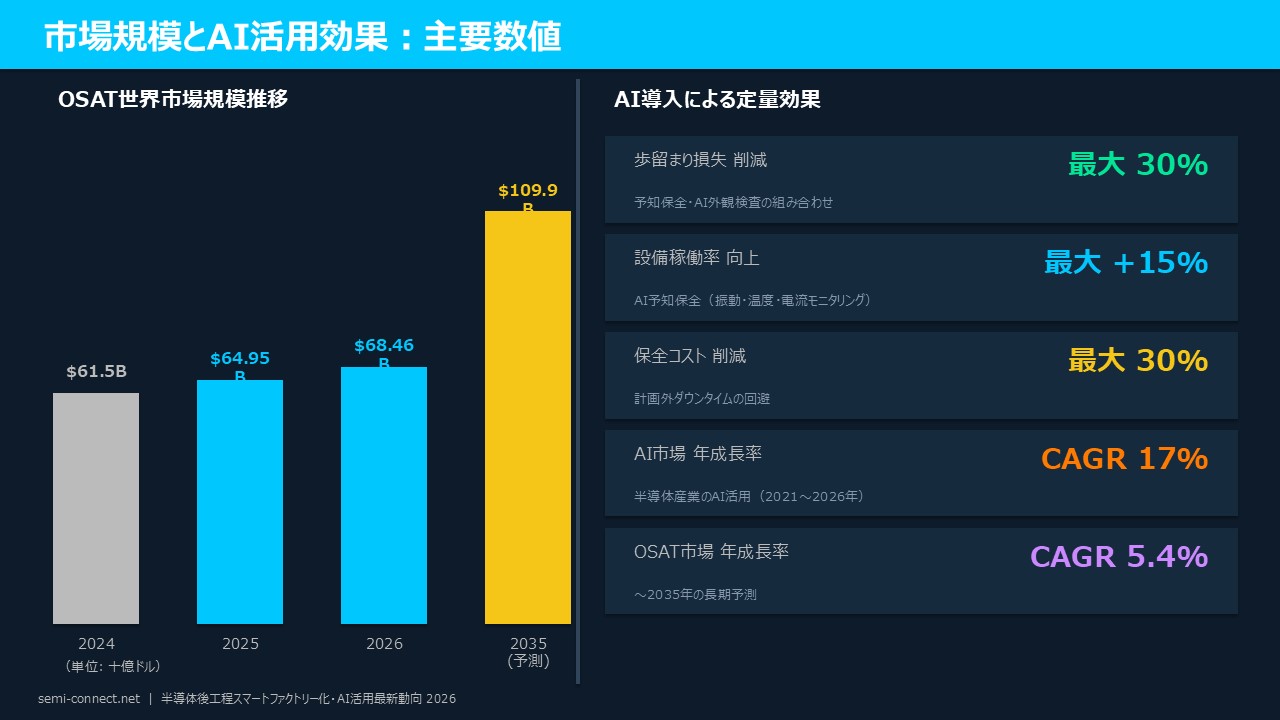

OSATの世界市場規模は2025年の649.5億ドルから2026年には684.6億ドルへと拡大し、2035年には1,099億ドルに達すると予測されています（CAGR 5.4%）。
この記事では、半導体後工程のAI活用・自動化の最新動向を解説します。

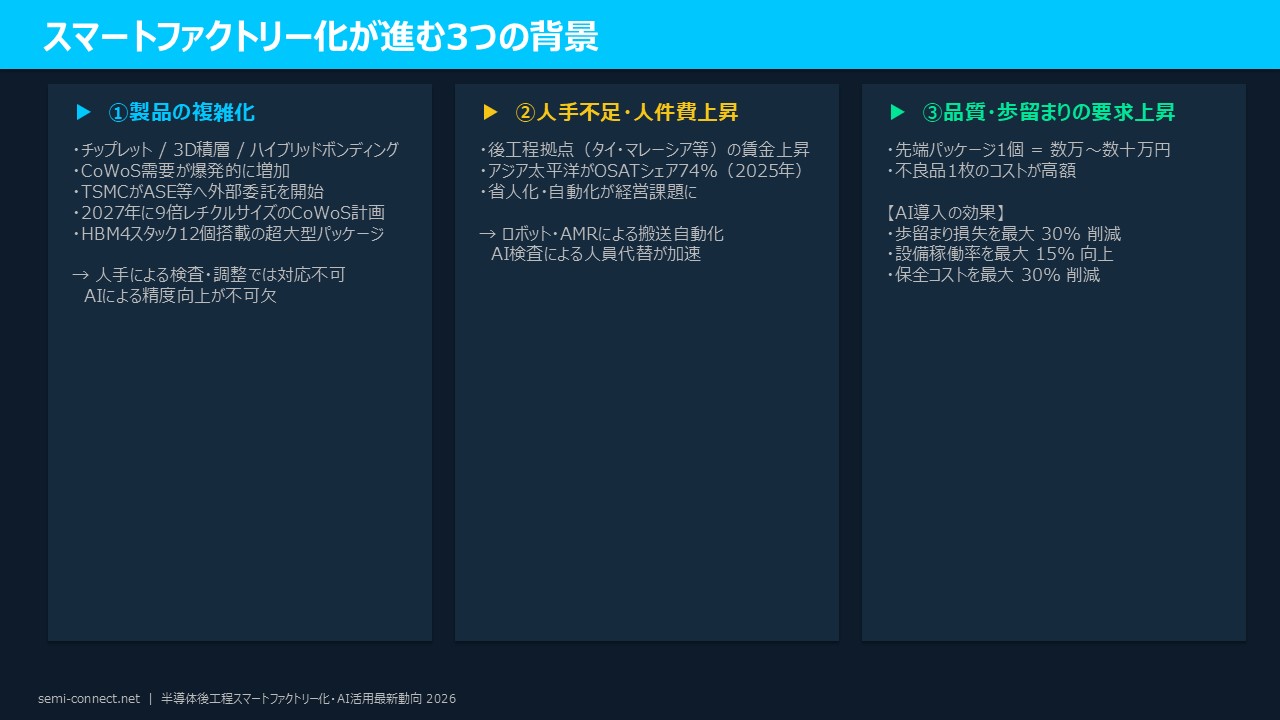

半導体後工程でスマートファクトリー化が進む背景
①製品の複雑化：チップレット・先端パッケージングの台頭
チップレット・3D積層・ハイブリッドボンディングなど、後工程の技術が急速に高度化しています。特にAIアクセラレーター向けのCoWoS（チップ・オン・ウェーハ・オン・サブストレート）需要が爆発的に増加し、TSMCはCoWoSの生産能力を2025年中に倍増させたものの、需給が逼迫してASEなど専業OSATへの外部委託を進めるほどの状況です。
2027年にはTSMCが9倍レチクルサイズのCoWoSへの対応を計画しており、HBM4スタックを12個搭載する超大型パッケージが実現する見込みです。複雑なプロセスでは人手による目視検査・調整では対応しきれず、AIによる精度向上が不可欠です。
②人手不足・人件費上昇
後工程は従来、東南アジアの低コスト人件費に支えられてきました。しかしタイ・フィリピン・マレーシアなど後工程拠点の賃金上昇が続いており、自動化・省人化が経営課題になっています。アジア太平洋地域は2025年時点でOSAT市場シェアの74%を占めており、この地域での省人化・高度化競争が激化しています。
③品質・歩留まり向上への要求
先端パッケージング（CoWoS・FO-WLPなど）では不良品1枚のコストが非常に高く（チップレット+インターポーザーで数万円〜数十万円/個になることも）、品質管理の精度向上が急務です。AIの活用により半導体製造における歩留まり損失を最大30%削減できることが明らかになっています。

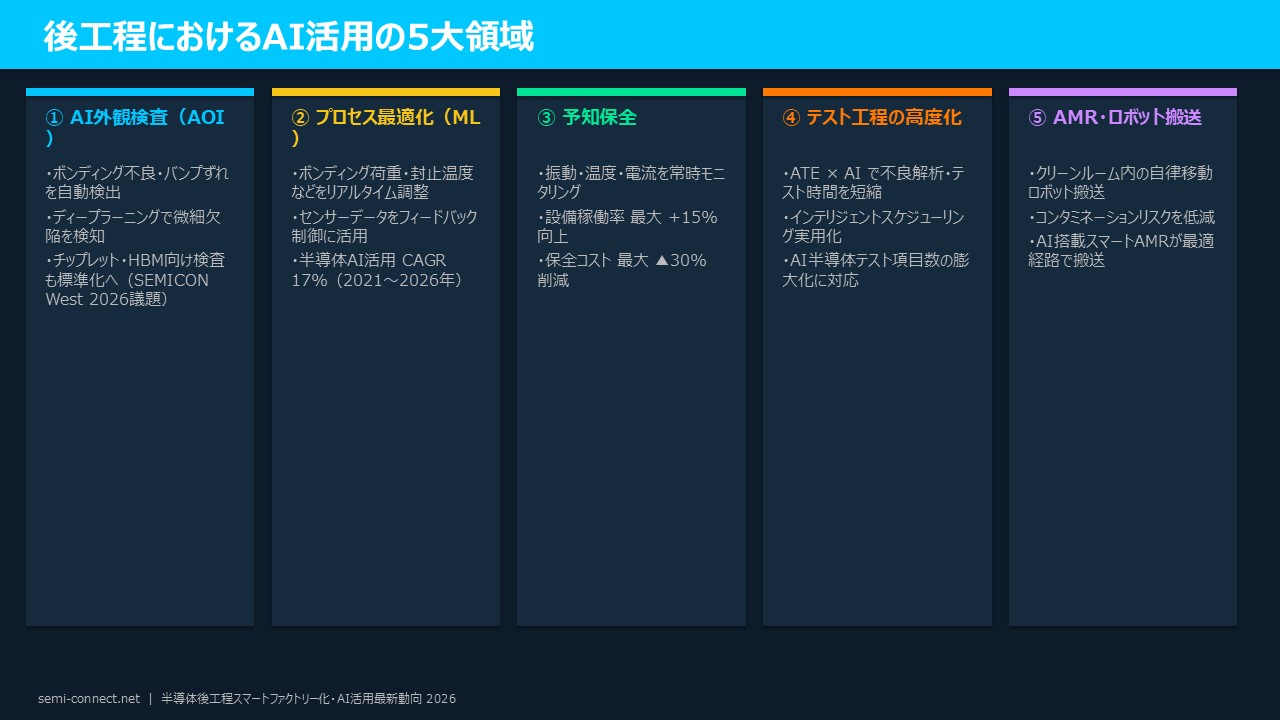

後工程におけるAI活用の主な領域
①AI外観検査（AOI：Automated Optical Inspection）
後工程で最も早くAIが実用化された分野が外観検査です。
ボンディングワイヤーの形状不良・断線・ショート、封止樹脂のボイド（気泡）・欠け、バンプの位置ずれなどを、AIを搭載したカメラシステムが自動検出します。
ディープラーニング（深層学習）を活用した画像認識AIは、従来の画像処理アルゴリズムでは見逃しがちな微細な欠陥も検出できるようになっています。2026年のSEMICON Westでも、チップレットベースの異種集積パッケージ向けAI歩留まり管理やFan-Out WLP・HBM・2.5D/3D向けのスマート検査・計測が主要テーマとして取り上げられました。
②プロセス最適化（機械学習）
ボンディング工程のワイヤーループ形状・接合荷重・温度、封入工程の樹脂充填速度・金型温度など、後工程の各パラメーターを機械学習モデルで最適化します。
センサーから収集したプロセスデータをリアルタイムで分析し、品質に影響するパラメーターを自動調整するフィードバック制御が実現しています。半導体産業におけるAI活用はCAGR 17%（2021〜2026年）のペースで急拡大しています。
③予知保全（Predictive Maintenance）
ボンディング装置・モールド装置などの振動・温度・電流を常時モニタリングし、機械の異常を故障前に検知します。
AIを活用した予知保全により、設備稼働率を最大15%向上させ、保全コストを最大30%削減できることが報告されています。計画外の設備停止（ダウンタイム）はOSATの生産性に直結するため、予知保全の導入効果は非常に大きいです。
④テスト工程の高度化
電気テスト（ATE：Automatic Test Equipment）にAIを組み合わせ、不良解析の自動化・テスト時間の短縮・テストプログラムの自動最適化が進んでいます。
複雑化するAI半導体のテストでは、テスト項目数が膨大になるため、AIによる効率化が不可欠です。インテリジェントスケジューリング・AI分析・クローズドループ制御を組み合わせた統合テストシステムが実用化されています。
⑤搬送・ハンドリングの自動化（AMR・ロボット）
工場内での半導体ウェーハ・基板・パッケージの搬送に、AMR（自律移動ロボット）やロボットアームを活用する事例が増えています。
クリーンルームでの搬送自動化は、人によるコンタミネーション（異物混入）リスクの低減にも貢献します。近年はAI搭載のスマートAMRが装置の稼働状況を把握しながら最適経路で搬送する「インテリジェント搬送」も実用化されています。

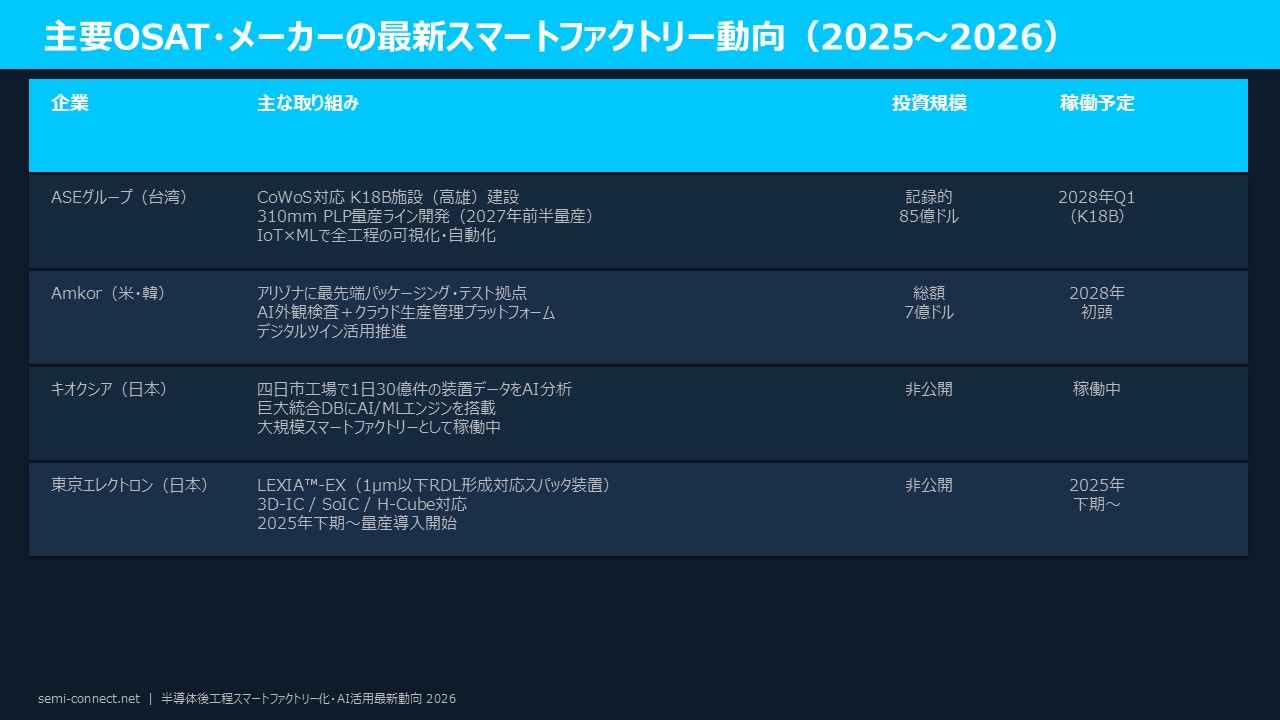

主要OSATのスマートファクトリー取り組み（2025〜2026年）
ASEグループ（台湾）
ASEは2025〜2026年にかけてAIチップ需要に対応するため、記録的な85億ドル（約1.3兆円）の先端パッケージング投資を実行しています。高雄に新設するK18B施設はCoWoS対応の先端パッケージング・最終テストに特化し、2028年第1四半期の稼働を予定しています。
さらに、310mm×310mmのパネルレベルパッケージング（PLP）の量産ラインを開発し、2027年前半の量産開始を目指しています。IoTセンサーと機械学習を組み合わせた全工程の可視化・自動化も継続的に推進しています。
Amkor（アメリカ・韓国）
AmkorはアリゾナにAI・HPC向けの最先端パッケージング・テスト拠点を建設しており、総投資額は7億ドル（当初計画から増額）。2028年初頭の生産開始を予定しています。AIを活用した外観検査システムと、クラウドベースの生産管理プラットフォーム、デジタルツインの活用も進めています。
日本の後工程・関連メーカー
キオクシア四日市工場は、1日30億件以上生成される装置データをAI/機械学習エンジンで分析し、製造工程全体の最適化を実現する大規模スマートファクトリーとして稼働しています。
また、後工程を支える素材・装置分野では、東京エレクトロン（TEL）が2024年末に1μm以下の再配線層（RDL）形成に対応する新型スパッタ装置「LEXIA™-EX」を発表し、2025年下期以降の量産導入が始まっています。ルネサスエレクトロニクス・ロームなど国内IDMも、後工程工場の国内スマートファクトリー化を経済産業省の補助金等を活用して推進しています。

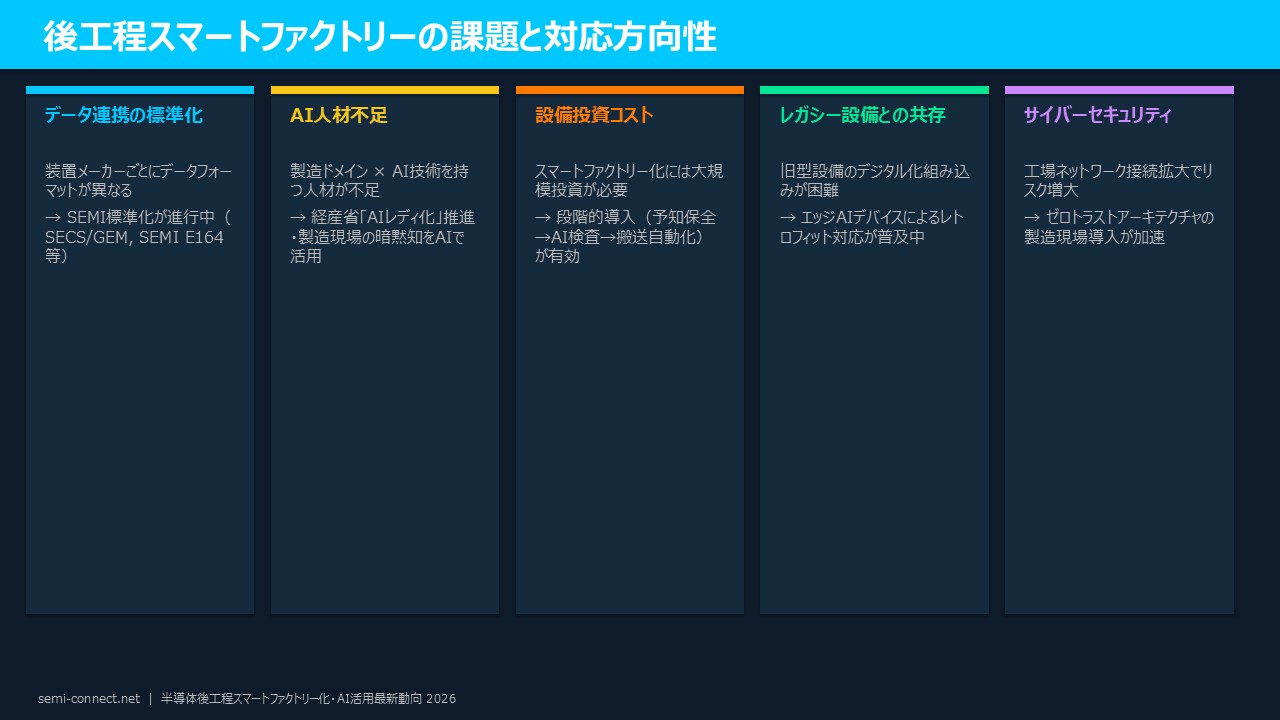

後工程スマートファクトリーの課題
- データ連携：装置メーカーごとにデータフォーマットが異なり、統合が難しい（SEMI標準化が進行中）
- AI人材不足：製造ドメイン知識とAI技術の両方を持つ人材が少ない
- 投資コスト：スマートファクトリー化には大規模な設備・システム投資が必要
- レガシー設備との共存：既存の旧型設備をどうデジタル化に組み込むかが課題
- サイバーセキュリティ：工場のネットワーク接続が増えるほど、セキュリティリスクへの対策も重要度が増している

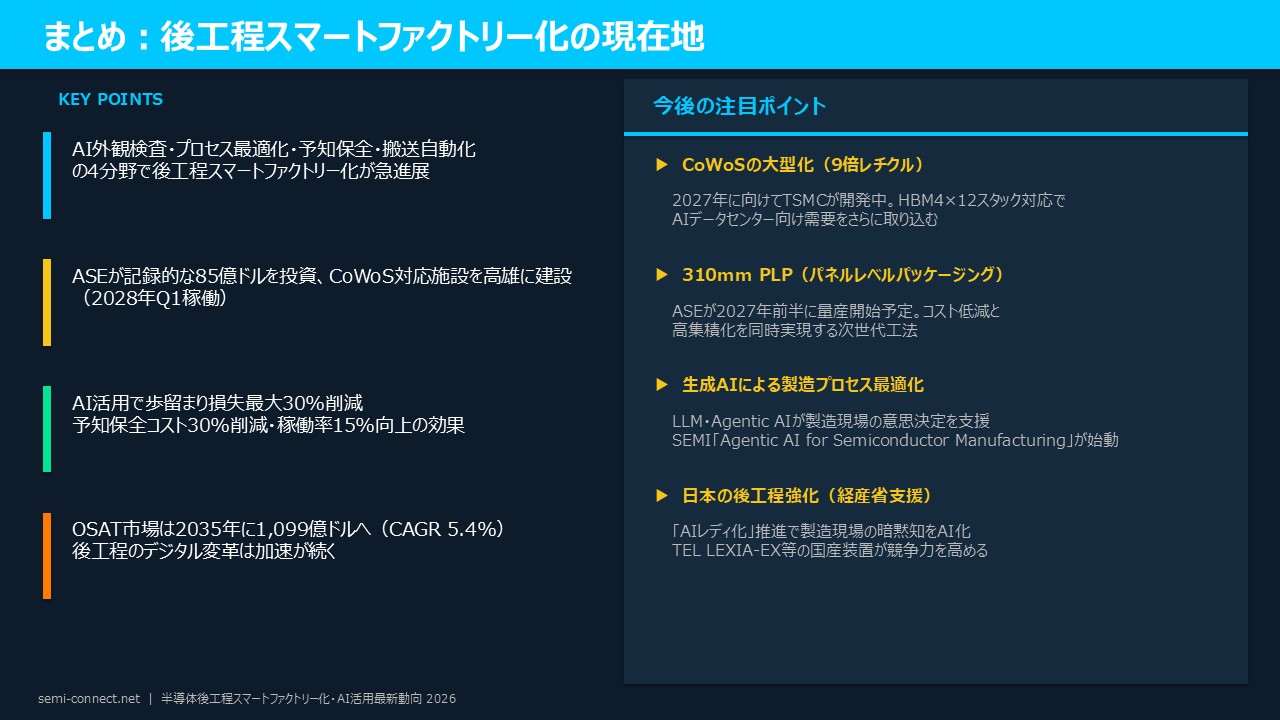

まとめ
半導体後工程のスマートファクトリー化は、AI外観検査・プロセス最適化・予知保全・搬送自動化の各分野で急速に進んでいます。
2025〜2026年はAIチップ向けの先端パッケージング（CoWoS・チップレット）需要が急拡大し、ASEの85億ドル投資やAmkorのアリゾナ拠点新設など、OSATの設備投資が記録的水準に達しています。OSAT市場全体は2035年に1,099億ドルへの拡大が見込まれており、後工程のデジタル変革はさらに加速するでしょう。
