スマートフォンに同梱されてくる充電器が急激に小さくなった──その背景にGaN（Gallium Nitride：窒化ガリウム）半導体の普及があります。GaNはApple・Anker・Baseus といったブランドが採用した「薄型・高出力充電器」の心臓部であり、同時に5G基地局・データセンター電源・EV車載充電器という急成長市場の主役材料でもあります。

GaN半導体デバイス市場は2026年に約48億ドル規模に達し、2031年には105億ドルへとCAGR（Compound Annual Growth Rate：年平均成長率）約17%で拡大すると予測されています。本記事では、GaNの物性・HEMT（High Electron Mobility Transistor：高電子移動度トランジスタ）の動作原理・製造技術・用途・SiCとの違い・主要メーカー・2026年最新動向まで、数値を交えて徹底解説します。

Contents
  1. 1. GaN（窒化ガリウム）とは何か
  2. 2. GaNの物性とSi・SiCとの定量比較
  3. 3. GaN HEMTの動作原理：2DEGとは
  4. 4. GaN-on-Si：シリコン基板へのエピタキシャル成長
  5. 5. GaNデバイスの種類
  6. 6. GaNの主な用途
  7. 7. SiCとGaN：棲み分けの整理
  8. 8. 主要メーカー一覧
  9. 9. 2026年の最新動向
  10. 10. GaNの課題と今後の展望
  11. まとめ：GaNは「充電器からデータセンターまで」の省エネ革命を担う

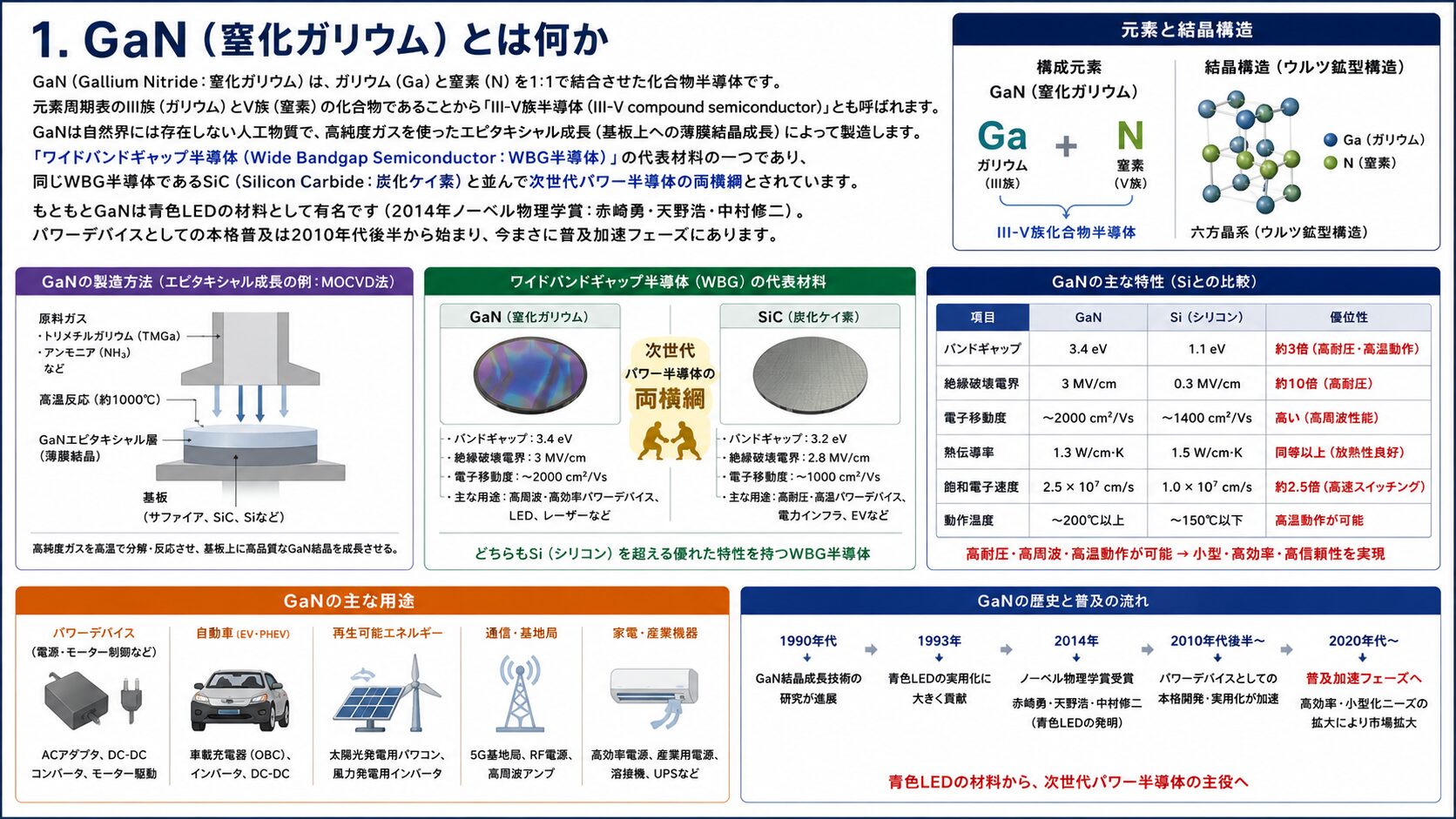

1. GaN（窒化ガリウム）とは何か

GaN（Gallium Nitride：窒化ガリウム）は、ガリウム（Ga）と窒素（N）を1:1で結合させた化合物半導体です。元素周期表のIII族（ガリウム）とV族（窒素）の化合物であることから「III-V族半導体（III-V compound semiconductor）」とも呼ばれます。

GaNは自然界には存在しない人工物質で、高純度ガスを使ったエピタキシャル成長（基板上への薄膜結晶成長）によって製造します。「ワイドバンドギャップ半導体（Wide Bandgap Semiconductor：WBG半導体）」の代表材料の一つであり、同じWBG半導体であるSiC（Silicon Carbide：炭化ケイ素）と並んで次世代パワー半導体の両横綱とされています。

もともとGaNは青色LEDの材料として有名です（2014年ノーベル物理学賞：赤崎勇・天野浩・中村修二）。パワーデバイスとしての本格普及は2010年代後半から始まり、今まさに普及加速フェーズにあります。

2. GaNの物性とSi・SiCとの定量比較

GaNの強みは高速スイッチングに直結する「電子移動度の高さ」と「絶縁破壊電界の大きさ」にあります。Si・SiCと並べて比較します。

物性パラメーターSi（シリコン）4H-SiCGaN（窒化ガリウム）GaNのSi比
バンドギャップ（Band Gap）1.12 eV3.26 eV3.39 eV約3倍
絶縁破壊電界（Breakdown Electric Field）0.3 MV/cm3.0 MV/cm3.3 MV/cm約11倍
電子移動度（Electron Mobility）1,450 cm²/Vs1,000 cm²/Vs2,000 cm²/Vs（バルク）約1.4倍
2DEG中の電子移動度——2,000〜2,500 cm²/Vs以上—
熱伝導率（Thermal Conductivity）1.5 W/cmK4.9 W/cmK1.3 W/cmKSiより低い
飽和電子速度（Electron Saturation Velocity）1.0×10⁷ cm/s2.0×10⁷ cm/s2.5×10⁷ cm/s約2.5倍
比誘電率（Relative Permittivity）11.79.79.0低い（寄生容量↓）

GaNの特に重要な数値は「絶縁破壊電界がSiの約11倍」かつ「飽和電子速度がSiの約2.5倍」であることです。絶縁破壊電界が大きいほど高耐圧デバイスを薄いドリフト層で実現でき、飽和電子速度が速いほど高周波動作が可能になります。

一方で、熱伝導率はSiC（4.9 W/cmK）よりも低い（1.3 W/cmK）という弱点があります。これがGaNデバイスの放熱設計の難所であり、GaN-on-SiCやダイヤモンド基板といった高熱伝導基板との組み合わせが研究されている理由でもあります。

3. GaN HEMTの動作原理：2DEGとは

GaNパワーデバイスの主流構造はHEMT（High Electron Mobility Transistor：高電子移動度トランジスタ）です。HEMTはAlGaN（アルミニウム窒化ガリウム）とGaNの異種接合界面に自然形成される「2DEG（2-Dimensional Electron Gas：二次元電子ガス）」を電流経路として利用します。

2DEGの形成メカニズム

AlGaN層とGaN層の界面では、AlGaNの自発分極（Spontaneous Polarization）とピエゾ電気分極（Piezoelectric Polarization）によって界面近傍に強い内部電界が生じます。この電界が界面直下のGaN層にフリーキャリア（電子）を引き込み、厚さ数nmの超薄い層に電子が閉じ込められた「2DEG」が形成されます。

この2DEG中の電子は、バルク半導体中の電子と異なりイオン化不純物による散乱を受けにくく、電子移動度が2,000 cm²/Vs以上と非常に高くなります。高い電子移動度は低いオン抵抗（Ron）と高いスイッチング速度に直結するため、GaN HEMTが優れたパワーデバイス特性を持つ根本原因です。

ノーマリーオフ（Normally-Off）化の課題

AlGaN/GaN HEMTは構造上、ゲート電圧がゼロでも2DEGが形成されて電流が流れる「ノーマリーオン（Normally-On：デプレッション型）」特性を示します。しかしパワースイッチとしては、ゲート電圧がゼロで電流が流れない「ノーマリーオフ（Normally-Off：エンハンスメント型）」が安全設計上必須です（誤動作時に電源がショートしないように）。

ノーマリーオフ化には主に以下の2つのアプローチが使われています。

手法仕組み特徴
p-GaNゲート法ゲート直下にp型GaN層を形成し、2DEGを枯渇させてノーマリーオフ化量産性が高く主流。閾値電圧1〜2V程度を実現。Infineon・Navitas等が採用
ゲートリセスエッチング法ゲート直下のAlGaN層をエッチングで薄くして2DEGを減少させる閾値電圧の制御精度が高い。製造ばらつきの管理が課題

4. GaN-on-Si：シリコン基板へのエピタキシャル成長

GaNデバイスを製造するには、まずGaN単結晶の薄膜（エピタキシャル層：Epitaxial Layer）を基板上に成長させる必要があります。基板の選択がコスト・性能・製造難易度を大きく左右します。

基板タイプ特徴主な用途
GaN-on-Si（シリコン基板）Si基板は安価・大口径（200mm/300mm）化が容易。Siとの熱膨張係数差でウェーハ反りが生じる課題ありパワーデバイス主流（〜650V）。充電器・データセンター電源
GaN-on-SiC（炭化ケイ素基板）SiC基板は熱伝導率が高く放熱に優れる。基板コストが高いRF・高周波デバイス主流（5G/6G基地局・レーダー）
GaN-on-GaN（自立基板）同種基板のため転位密度が最小。基板が非常に高価研究・高信頼性用途・縦型高耐圧デバイス
GaN-on-Diamondダイヤモンドの超高熱伝導率（10〜20 W/cmK）で放熱を最大化軍事・宇宙・超高出力RF（研究段階）

パワー半導体分野ではGaN-on-Si が圧倒的主流です。理由は、Si基板が安価かつ大口径化が成熟しており、Infineonが2025年Q4にサンプル出荷を開始した300mm（12インチ）GaN-on-Siウェーハでは、200mmウェーハ比で1枚当たり約2.3倍のダイが取得でき、製造コストが大幅に低下するからです。

一方RF（Radio Frequency：高周波）用途では熱管理が最優先され、熱伝導率の高いSiC基板が選ばれます。

5. GaNデバイスの種類

① 横型GaN HEMT（Lateral GaN HEMT）

ソース・ゲート・ドレインの3端子が全て同一面（上面）に配置される横型構造が現在の量産主流です。耐圧は〜650Vのものが中心ですが、製造プロセスが成熟していてGaN-on-Si大口径ウェーハとの相性が良いため、コスト優位性があります。

② GaN集積回路（GaN IC）

GaN HEMTにゲートドライバ・保護回路・センサー回路を1チップに集積したGaN ICが急普及しています。NavitasのGaNFast™はその代表例で、ディスクリート（個別部品）構成に比べてBOM（Bill of Materials：部品表コスト）を30〜40%削減できます。Navitasは2026年Q1時点で累計4億個以上のGaN ICを出荷し、フィールド不良ゼロを達成しています。

③ 縦型GaN（Vertical GaN）デバイス

横型GaN HEMTの耐圧は構造上〜1700V程度が実用上の限界です。1200V以上の高耐圧帯でSiCと競合するために縦型GaN（電流がウェーハの縦方向に流れる構造）の研究開発が進んでいます。ルネサスエレクトロニクスは2026年3月のAPEC（Applied Power Electronics Conference）で世界初の双方向650V級GaNスイッチを発表し、太陽光マイクロインバーター・AIデータセンター・EV車載充電器向けの量産を目指しています。

6. GaNの主な用途

① 急速充電器（Fast Charger）── GaN普及の最大牽引役

GaN充電器が爆発的に普及した理由は「同じ出力でSi充電器の半分以下のサイズ・重量」を実現できるからです。GaNの高速スイッチング（数百kHz〜数MHz）により、トランスやコンデンサを大幅に小型化できます。

USB PD（Power Delivery）3.1のEPR（Extended Power Range）では最大240W（48V/5A）の給電が可能で、このような高電圧・大電流仕様を安全に扱えるのはGaNだけです（Siではオーバーヒートの問題で実用不可）。GaN充電器の世界市場は2024年の13億ドルから2030年には37億ドルへ成長する見通しです。

② データセンター電源（PSU：Power Supply Unit）── AIブームで需要急増

AIサーバー・HPC（High Performance Computing：高性能計算）の電力消費量の急増を受け、データセンターのPSU（電源ユニット）効率向上が急務になっています。GaN採用のPSUは変換効率98.2%を達成し、Si世代の96%比で電力損失が40〜50%削減できます。ある試算ではデータセンター1施設あたり年間230万ドルのコスト削減効果があるとされます。Navitasは2026年Q1の売上が前年同期比58%増と急成長しており、この牽引役がAIデータセンター向けGaN ICです。

③ 5G/6G基地局 RF増幅器

5G基地局の高出力RF（Radio Frequency：高周波）増幅器にはGaN-on-SiCが標準化されています。GaNはSiよりも高い周波数（数GHz〜数十GHz）で大出力動作が可能で、Qorvo・Wolfspeed・MACOM・三菱電機といったRF GaN大手が供給しています。5G基地局向けGaN市場はCAGR約28%で成長中です。6G（2030年代実用化予定）向けにはさらに高周波（100GHz超）のGaNデバイスの研究が進んでいます。

④ 太陽光発電インバーター（PV Inverter）

太陽光パネルの直流（DC）電力を系統に送れる交流（AC）に変換するPVインバーターにもGaNが急普及しています。高速スイッチングにより変換効率99%超を実現し、インバーター本体を小型化できます。ルネサスの双方向650V GaNスイッチは太陽光マイクロインバーターも主要ターゲットとしています。

⑤ EV車載充電器（OBC：On-Board Charger）

EV（Electric Vehicle：電気自動車）の車載充電器（OBC：On-Board Charger）では、GaNが徐々に採用されています。SiCがトラクションインバーター（高電圧・大電力）を主戦場とするのに対し、GaNはOBCやDC-DC（直流-直流）コンバーターなど比較的電圧が低い領域で強みを持ちます。EV向けGaN市場は2026年に約1.55億ドルとされ、CAGR約185%という急成長が予測されています。

7. SiCとGaN：棲み分けの整理

前の章でも触れましたが、SiCとGaNの棲み分けを改めて整理します。

比較項目SiC MOSFETGaN HEMT
主力耐圧帯600V〜3300V（大電力）〜650V（横型）・研究中：1200V〜（縦型）
スイッチング周波数数十kHz〜数百kHz数百kHz〜数MHz（さらに高速）
熱伝導率高い（4.9 W/cmK）→放熱しやすい低め（1.3 W/cmK）→放熱設計が重要
基板SiC基板（専用・高価）Si基板（安価・大口径化容易）
300mm量産開発段階2025〜2026年から本格開始（Infineon主導）
主な用途EVトラクションインバーター・鉄道・産業大電力充電器・データセンター・5G・OBC
コスト傾向SiCウェーハが高価。6→8インチ移行中Si基板流用でコスト低く、300mm化でさらに低下
市場成熟度1200V量産品が成熟650V品が成熟、高耐圧品は開発段階

「SiCとGaNはどちらが優れているか」という問いは意味をなしません。電圧・出力・周波数・コスト・用途によって使い分けるものであり、将来的にも両材料が共存・成長するというのが業界のコンセンサスです。

8. 主要メーカー一覧

メーカー本社特徴・代表製品
Navitas Semiconductor（ナビタスセミコンダクター）米国GaN ICの世界トップ。GaNFast™ブランドで4億個超出荷。充電器・データセンター向け
Infineon Technologies（インフィニオン）ドイツGaN Systems買収（2023年）でGaN事業を強化。300mm GaN-on-Si量産化を先導
EPC（Efficient Power Conversion）米国eGaN® FETブランド。医療・ロボット・ライダー（LiDAR）向け高性能GaNで先行
Transphorm（トランスフォーム）米国（富士通系）SuperGaN® ブランド。ノーマリーオフ化に独自のカスコード構造採用
Wolfspeed（ウルフスピード）米国RF GaN（GaN-on-SiC）で5G基地局市場に強い存在感
ルネサスエレクトロニクス（Renesas）日本2026年3月に双方向650V GaNスイッチを発表。工業・EV・太陽光向けに展開
Texas Instruments（テキサスインスツルメンツ）米国100〜650V GaN FETをデータセンター・産業向けに展開
Qorvo（コルボ）米国GaN-on-SiC RF増幅器の主要サプライヤー。5G基地局向けで世界最大級
三菱電機日本GaN-on-SiC RF増幅器で基地局・衛星通信向けに実績多数
Innoscience（英諾赛）中国GaN-on-Si専業の中国最大手。200mm・300mm量産で低コストGaN ICを大量供給

9. 2026年の最新動向

① Infineonの300mm GaN-on-Si：製造コスト革命

Infineonは2025年7月に300mm（12インチ）GaN-on-Siウェーハ技術が「計画通りに進行中」と発表し、2025年Q4（10〜12月）に顧客サンプル出荷を開始しました。300mm化により1枚のウェーハから取れるチップ数が200mm比で約2.3倍に増え、製造コストは大幅に低下します。Infineonは「比較可能なシリコン製品とのコストパリティに向けて動いている」と表明しており、GaNがSiを本格的に代替し始める転換点と目されています。

② Navitas GaNFastの急成長：AI電源需要が爆発

Navitasは2026年Q1の売上が前年同期比58%増を記録しました。主因はAIサーバー電源向けGaN IC需要の急増です。同社はGlobalFoundries（グローバルファウンドリーズ）と提携してAIデータセンター・重要電源アプリケーション向けの米国内GaN製造を加速する計画も発表しています。

③ GaN充電器の価格急落と主流化

2026年にはGaN充電器の価格が大幅に下落し、100W級のGaN充電器が従来のSi充電器と同等価格帯で入手できるようになりました。主な要因は：GaN-on-Si の300mm化、Navitas・Innoscience等のGaN ICがBOMを40〜50%削減、中国深圳（Shenzhen）のEMS工場による大規模量産の3点です。Apple・Anker・Baseus・Ugreen など主要充電器ブランドのほぼ全製品がGANに移行しつつあります。

④ ルネサス 双方向650V GaNスイッチ（2026年3月量産開始）

2026年3月のAPEC（Applied Power Electronics Conference：電力エレクトロニクス応用会議）で、ルネサスエレクトロニクスは世界初の双方向650V GaNスイッチ（型番：TP65B110HRU）を発表・量産開始しました。単一素子で双方向通電が可能なこのデバイスは、従来2個のMOSFETが必要だった回路を1つで置き換えられ、太陽光マイクロインバーター・AIデータセンター・EV OBC向けの小型化・効率改善を実現します。

10. GaNの課題と今後の展望

課題内容解決の方向
放熱（熱管理）熱伝導率がSiC（4.9 W/cmK）より低い（1.3 W/cmK）。高密度実装時の熱集中が課題GaN-on-SiC・ダイヤモンドヒートスプレッダ・3Dパッケージ放熱構造
閾値電圧の安定性p-GaNゲート構造では長期使用・高温で閾値電圧がドリフトする（信頼性）ゲート絶縁膜技術の改善・Navitasの実績4億個ゼロ故障で信頼性実証が進む
高耐圧化（〜1200V以上）横型GaN HEMTの構造上の限界。SiCの支配領域に入れない縦型GaN（ルネサス・FLOSFIA・EPC）開発中。2027〜2030年に量産品登場か
短絡耐量（Short Circuit Robustness）SiCに比べて短絡耐量が低く、車載の安全設計基準を満たしにくいSWP（Short-circuit Withstand Pulse）改善の研究開発が進行中

まとめ：GaNは「充電器からデータセンターまで」の省エネ革命を担う

GaN（Gallium Nitride：窒化ガリウム）半導体は、絶縁破壊電界がSiの11倍・飽和電子速度2.5倍・比誘電率が低いという物性優位性と、2DEG（2-Dimensional Electron Gas：二次元電子ガス）を使ったHEMT（High Electron Mobility Transistor：高電子移動度トランジスタ）構造による超高速スイッチング特性を武器に、スマートフォン充電器からAIデータセンター電源・5G基地局・EV充電器へと応用範囲を急拡大させています。

Infineonの300mm GaN-on-Si量産（2025〜2026年）という製造コスト革命が起きており、GaNがSiを置き換える速度は今後さらに加速します。縦型GaNの高耐圧化が実現すれば、現在SiCの独壇場であるEVトラクションインバーターへの進出も視野に入ります。「GaNを知らずしてパワー半導体は語れない」──そういう時代がすでに始まっています。
