半導体業界でいま最も注目される技術トレンドのひとつがチップレット（Chiplet）です。AMD・Intel・NVIDIAのフラグシップ製品はすでにチップレット構造を採用し、AI向け演算チップにとっては欠かせない基盤技術となっています。

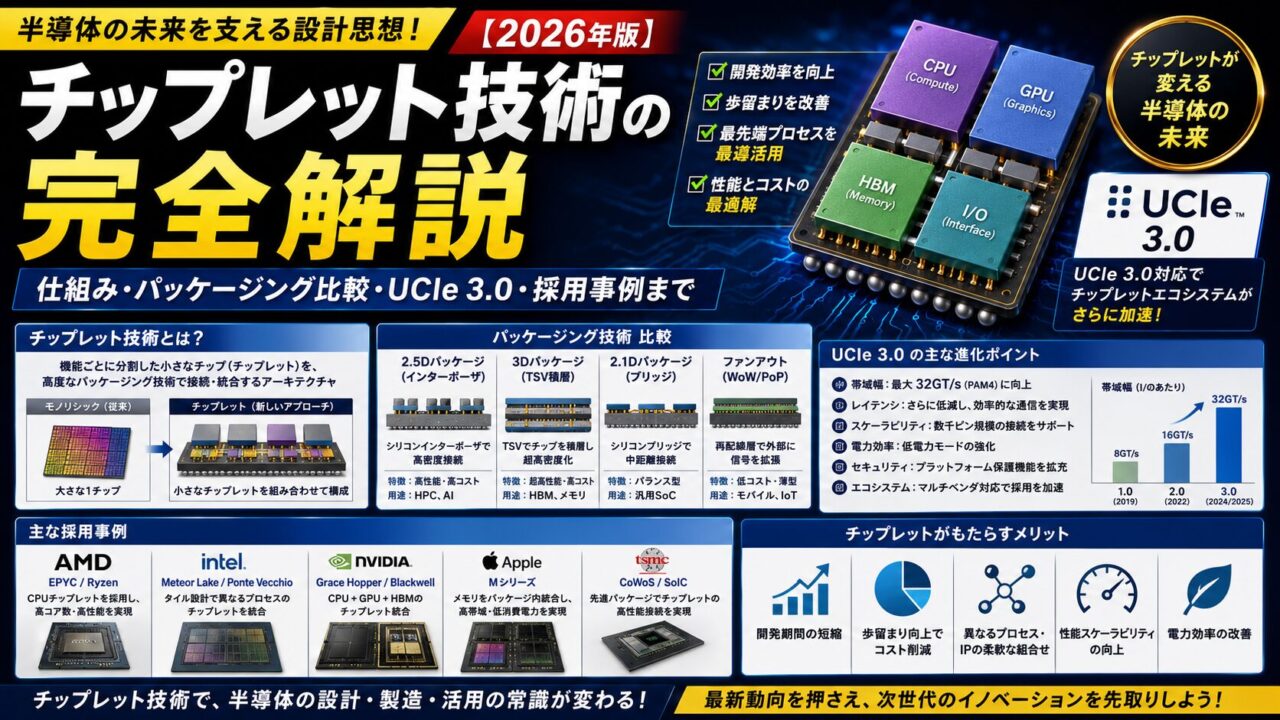

本記事では「チップレットとは何か」という入門から、歩留まりのコスト計算・先進パッケージング技術の比較・2026年に登場したUCIe 3.0規格・主要企業の最新採用事例まで、一記事で完全に把握できる決定版解説を提供します。

Contents
  1. 1. チップレットとは何か
  2. 2. なぜ今チップレットなのか──ムーアの法則の限界
  3. 3. 歩留まりとコスト：チップレットが経済合理的な理由
  4. 4. チップレットを実現する先進パッケージング技術
  5. 5. ダイ-ツー-ダイ（D2D）インターフェース規格
  6. 6. 主要企業の採用事例（2026年）
  7. 7. AI・HPC向けチップレット：HBMとの統合が核心
  8. 8. チップレット設計・製造の課題
  9. 9. 2026年の最新動向まとめ
  10. まとめ：チップレットは半導体の「設計哲学」を変えた

1. チップレットとは何か

チップレット（Chiplet）とは、複数の機能ブロック（ダイ）を個別に製造し、先進パッケージング技術で1つのパッケージに統合する半導体設計・製造アーキテクチャです。

従来の半導体設計では、CPU・GPU・メモリコントローラ・I/Oなどすべての機能を1枚の大きなシリコンダイ（ダイ：Dieとも呼ぶ、チップの元となるシリコン片）に集積するモノリシック（一体型）ICが主流でした。チップレットはこれを機能単位に分割し、それぞれを最適なプロセスで製造してから高密度実装で結合します。

項目モノリシックICチップレット
設計単位全機能を1ダイに集積機能ブロックごとに分割・個別製造
製造プロセス全機能が同一ノードに縛られる機能ごとに最適なノードを選択可能
ダイサイズ大きくなりがち（歩留まり低下）個々のダイが小さく高歩留まり
開発期間全機能の同時設計が必要ブロック単位で並行開発・再利用可能
コスト大ダイは指数的にコスト増加面積効率が高くコスト低減

2. なぜ今チップレットなのか──ムーアの法則の限界

半導体の微細化（ムーアの法則）は2000年代後半から鈍化し、2020年代には1ノード進化あたりのコスト削減効果が逆転する状況になっています。

3nm・2nmといった最先端ノードは高性能ですが、ウェーハ1枚の価格が急騰しており、大型ダイほど欠陥による不良が多くなります。一方、I/O・アナログ・電源回路は成熟ノードで十分な性能を発揮でき、無駄に最先端ノードで作る必要がありません。

チップレットはこの問題を解決します。高性能が必要な計算コアのみを最先端ノードで製造し、I/Oやアナログなどはコストパフォーマンスの高い成熟ノードで製造する、機能ごとに最適なプロセスを割り当てる戦略です。

【コラム】ムーアの法則とは
インテル共同創業者ゴードン・ムーアが1965年に提唱した経験則で「半導体の集積回路に搭載されるトランジスタ数は約2年で2倍になる」というもの。1980〜2010年代には事実上実現されてきたが、2016年以降は微細化コストが急増し「ムーアの法則は終わった」と言われるようになった。チップレットはポスト・ムーア時代の主要なソリューションとして位置付けられる。

3. 歩留まりとコスト：チップレットが経済合理的な理由

チップレットのコスト優位性は「歩留まり（Yield）」の改善から来ています。半導体ウェーハには製造過程で欠陥（Defect）が生じます。ダイが大きいほど欠陥に当たる確率が上がり、歩留まりが低下します。

歩留まりの近似計算

代表的な歩留まりモデル（ポアソン分布近似）は以下の式で表されます：

Y（歩留まり） ≈ exp（−D₀ × A）

D₀ ：欠陥密度（defects/cm²）
A  ：ダイ面積（cm²）

例えば欠陥密度 D₀ = 0.1 defects/cm² の場合：

ダイ面積歩留まり（近似）相当するデバイス例
50 mm²約61%小型チップレット1個
200 mm²約14%中規模チップ
400 mm²約2%大型モノリシックAIチップ
800 mm²約0.04%超大型（製造困難）

同じ計算コアを200mm²の1枚として作る場合、歩留まり14%ですが、100mm²の2チップレットに分割して各歩留まり37%なら、両方の良品が揃う確率は37% × 37% ≈ 14%──面積合計は同じでも、大ダイで歩留まりが非線形に悪化する分、チップレット化でコスト効率が改善します。大型ダイではこの差がさらに顕著になります。

4. チップレットを実現する先進パッケージング技術

チップレット同士を高速・低遅延で接続するために、様々な「先進パッケージング（Advanced Packaging）」技術が開発されています。大きく2.5Dと3Dに分類されます。

2.5D パッケージング（横に並べて高密度接続）

複数のダイをシリコンインターポーザや有機基板（RDL）の上に並べ、微細なバンプや配線で接続する方法です。

技術名提供企業特徴代表製品
CoWoS（Chip on Wafer on Substrate）TSMCシリコンインターポーザ上に複数ダイ＋HBMを搭載。AI向け主力技術。2026年末に月産13万枚超を計画NVIDIA H100/H200/B100、AMD MI300X
InFO（Integrated Fan-Out）TSMCインターポーザなし・薄型・RDLで接続。モバイル向けApple A-seriesチップ（一部）
EMIB（Embedded Multi-die Interconnect Bridge）Intel有機基板に小型シリコンブリッジを埋め込む。CoWoSより低コスト・スケールしやすいIntel Ponte Vecchio、Granite Rapids
SoIC-H（System on Integrated Chips – Horizontal）TSMCRDL使用の2.5D拡張版。CoWoS制約を補完次世代AI加速器向け

3D パッケージング（縦に積んで超高密度）

ダイを垂直方向に積層し、TSV（Through Silicon Via：シリコン貫通ビア）やハイブリッドボンディングで接続します。2.5Dより接続密度が高く帯域幅が広い反面、熱管理が難しいという課題があります。

技術名提供企業特徴代表製品
FoverosIntelTSVでダイを垂直積層。CPUコアとI/Oダイを別々のノードで製造して積層Intel Meteor Lake、Lunar Lake
SoIC-T（System on Integrated Chips – Through）TSMCハイブリッドボンディングでダイを直接接合。バンプレス接続で超高密度次世代3Dスタック向け
X-CubeSamsungTSVによる3Dスタック技術。メモリとロジックの積層Samsung内部製品
HBM（High Bandwidth Memory）SKハイニックス・Micron・SamsungDRAMを複数枚積層しTSVで接続。GPU/AIチップの隣に2.5D実装して超広帯域を実現NVIDIA H100/B100、AMD MI300シリーズ

【技術コラム】ハイブリッドボンディングとは
従来のバンプ接合（はんだや銅バンプを使った接続）に代わり、銅と酸化膜を直接接合する技術。バンプ不要で接続ピッチを1μm以下まで縮小でき、3D積層の接続密度を劇的に高める。TSMCのSoIC-T・IMECが研究する「ダイレクトボンディング」も同概念。2027年以降の量産採用が加速している。

5. ダイ-ツー-ダイ（D2D）インターフェース規格

チップレット間の通信を定める「物理インターフェース規格」は、かつてはベンダー独自規格ばかりでしたが、標準化の動きが加速しています。

UCIe（Universal Chiplet Interconnect Express）

2022年3月にIntel・AMD・ARM・TSMC・Samsungら主要企業が設立した業界団体が管理するオープン標準規格。PCIeのように「異なるベンダーのチップレットでも相互接続できる」ことを目指します。

バージョンリリース最大帯域（D2D per mm）主な変更点
UCIe 1.02022年3月最大1.328 TB/s/mm（Advanced）初版。2D（Standard）と2.5D（Advanced）の2レーン定義
UCIe 2.02024年最大2.656 TB/s/mm帯域2倍、レイテンシ改善、セキュリティ機能追加
UCIe 3.02026年48GT/s〜64GT/s（UCIe 2.0比2倍）スループット2倍、システムレベル制御強化、新ユースケース対応

UCIe 3.0では2D（UCIe-S）と2.5D（UCIe-A）の両方で48〜64GT/sを実現し、前世代の32GT/sから大幅に向上。韓国AI半導体スタートアップRebellionsは2026年ISSCC発表にてUCIe Advancedで4チップレットを接続した「Rebel100」AIアクセラレータ（4TB/s）を発表しており、UCIeが実製品に採用されつつあることを示しています。

その他の主要D2D規格

規格名策定者特徴
AIB（Advanced Interface Bus）IntelUCIe以前から使われるIntelの独自規格。Ponte Vecchioに採用
NVLink-C2CNVIDIAGrace CPU + Blackwell GPU間を最大900GB/sで接続するNVIDIA独自インターフェース
BOW（Bunch of Wires）JEDECシンプルで低コストなD2D規格。低帯域用途向け
XSR（Extreme Short Reach）OIFパッケージ内短距離向け高速SerDes規格

6. 主要企業の採用事例（2026年）

AMD：チップレット先行者利益を確立

AMDは2019年のEPYC Rome（第2世代）からチップレットを本格採用し、現在も業界をリードします。

  • EPYC Zen 4/5（Genoa/Turin）：最大12個のCCDチップレット（演算コア）＋1個のI/Oダイ。CCDは5nmまたは3nm、I/Oダイは6nmノードと、機能ごとにプロセスを分けたマルチダイ構成の典型例
  • Instinct MI300X/MI325X：GPUダイ＋CPUダイ＋HBM3メモリを1パッケージに統合した「APU型AI加速器」。192GBのHBM3を内蔵し、LLM（大規模言語モデル）推論での高いメモリ容量を強みにする

Intel：Foveros + EMIBの立体構造

  • Meteor Lake（Core Ultra）：CPUコアタイル（Intel 4）・GPU SoC（TSMC N5）・I/Oタイル（TSMC N6）・プラットフォームコントローラタイル（Intel 7）の4タイルをFoveros（3D積層）＋EMIBで接続した異種混載の先駆け
  • Granite Rapids（EPYC対抗サーバーCPU）：EMIBを使い最大4つのコンピュートタイルを接続。HBM2eをオプション搭載
  • Ponte Vecchio（Gaudi前世代AI加速器）：47個のチップレットをFoveros＋EMIBで組み合わせた超複雑構成

NVIDIA：HBM統合で生成AI市場を制す

  • Blackwell B100/B200（GB200）：2枚のBlackwell GPUダイを「NVLink-C2C」で接続し、1つの超大型GPUとして動作する「Multi-Chip Module（MCM）」構成。HBM3eを8スタック（192GB）搭載し、CoWoS-Sパッケージに実装。GB200 NVL72ではGrace CPU＋2×Blackwell GPUの組み合わせ

Apple：独自チップレット的アーキテクチャ

  • Apple M-series Ultra：M2 Ultra / M3 Ultraは2枚のMaxダイをUltraFusion（TSMC SoICベースのハイブリッドボンディング）で接続。2,500億個を超えるトランジスタを搭載しながら、ほぼ単一チップのように動作する

7. AI・HPC向けチップレット：HBMとの統合が核心

生成AIブームで急拡大したAI加速器市場において、チップレット技術の最大の役割はHBM（High Bandwidth Memory）との統合です。

AIの推論・学習には膨大なメモリ帯域幅が必要です。従来のDDR/LPDDR接続ではGPUの演算速度にメモリ帯域が追いつかない「メモリウォール」問題が深刻でした。HBMはDRAMダイをTSVで積層し、インターポーザ上でGPUダイのすぐ隣に配置することで、従来比100倍を超えるメモリ帯域を実現します。

規格帯域/スタック容量/スタック代表採用先
HBM2e461 GB/s最大24GBNVIDIA A100（旧世代）
HBM3819 GB/s最大24GBAMD MI300X（8スタック：6.5TB/s）
HBM3e1.2 TB/s最大36GBNVIDIA H200/B200（8スタック）
HBM41.65 TB/s超最大64GB2026年量産開始。次世代AI加速器向け

2026年にはHBM4が量産段階に入り、AI加速器の性能はさらに加速します。TSMCのCoWoS生産能力も2026年末に月産13万枚超（2024年比約3倍）を目指して拡大中で、AI需要に応える供給体制の整備が進んでいます。

8. チップレット設計・製造の課題

チップレットは多くの利点を持つ一方、解決すべき技術的課題も存在します。

①KGD（Known Good Die）問題

チップレットを組み合わせる前に、各ダイが正常品（Known Good Die：既知の良品）であることを確認する必要があります。不良のダイを先に除外しないと、1個の不良ダイのせいで全体のパッケージが無駄になります。バーンイン（高温通電試験）・ウェーハレベルテストなど、パッケージング前テストの技術整備が進んでいます。

②熱管理（Thermal Management）

3D積層では下層のダイが発熱しても上層のダイが放熱を妨げます。HBM＋Logic dieの構成では、GPU/AI dieの発熱（300W超）をいかに効率的に除熱するかが大きな課題です。液冷・マイクロチャンネル冷却・熱拡散材料の研究が進んでいます。

③EDA・IP整備

チップレット設計はダイ間インターフェース・タイミング・電力を最適化するために、従来の1チップ設計とは異なるEDA（電子設計自動化）ツールが必要です。Cadence・Synopsys・Ansysが専用ツールを展開していますが、エコシステムとしてはまだ発展途上です。

④標準化と相互運用性

UCIe 3.0の登場でD2D規格の標準化は加速しましたが、封止材・インターポーザ仕様・テスト手順など周辺分野の標準化は未整備な部分が多く残っています。「Open Chiplet Economy」（オープンなチップレット市場）の実現には、さらなる標準化の進展が必要です。

9. 2026年の最新動向まとめ

2026年現在、チップレット技術は「実験段階」を完全に脱し「量産主流」へと移行しました。主要トレンドを整理します。

  • UCIe 3.0登場（2026年）：前世代比2倍のスループット。RebellionsのRebel100が初の実製品実装例として発表
  • TSMCのCoWoS容量拡大：月産13万枚超を計画中（2024年比約3倍）。AI需要に対応するサプライチェーン整備が最優先課題
  • HBM4量産開始：1スタックあたり1.65TB/s超の帯域を持つHBM4が2026年量産体制に入り、次世代AI加速器に採用
  • IntelのEMIB拡張（EMIB-T）：2026〜2027年にかけて量産立ち上げ予定。垂直接続密度向上により複雑な3D集積に対応
  • 先進パッケージ市場の急拡大：先進パッケージング市場は2020年の240億ドルから2026年には490〜550億ドルに拡大見込み（CAGR約8%）

まとめ：チップレットは半導体の「設計哲学」を変えた

チップレット技術は単なるパッケージングの工夫にとどまらず、「大きな1チップを作る」から「最適な小チップを組み合わせる」への半導体設計哲学の転換を意味します。

ムーアの法則が鈍化した時代において、チップレットは歩留まり改善・開発期間短縮・異種プロセス混載という三つの価値を同時に提供する、最も現実的な性能向上手段です。AI・HPC・スマートフォン・自動車など、あらゆるエレクトロニクス分野でチップレット採用が拡大する2020年代後半、この技術の理解は半導体エンジニアにとって必須の知識となっています。
