「SSDがある時点から急に遅くなった」「TLCとQLCどちらを選べばいいか分からない」「3D NANDと2D NANDは何が違うのか」——NANDフラッシュメモリについての疑問は尽きません。

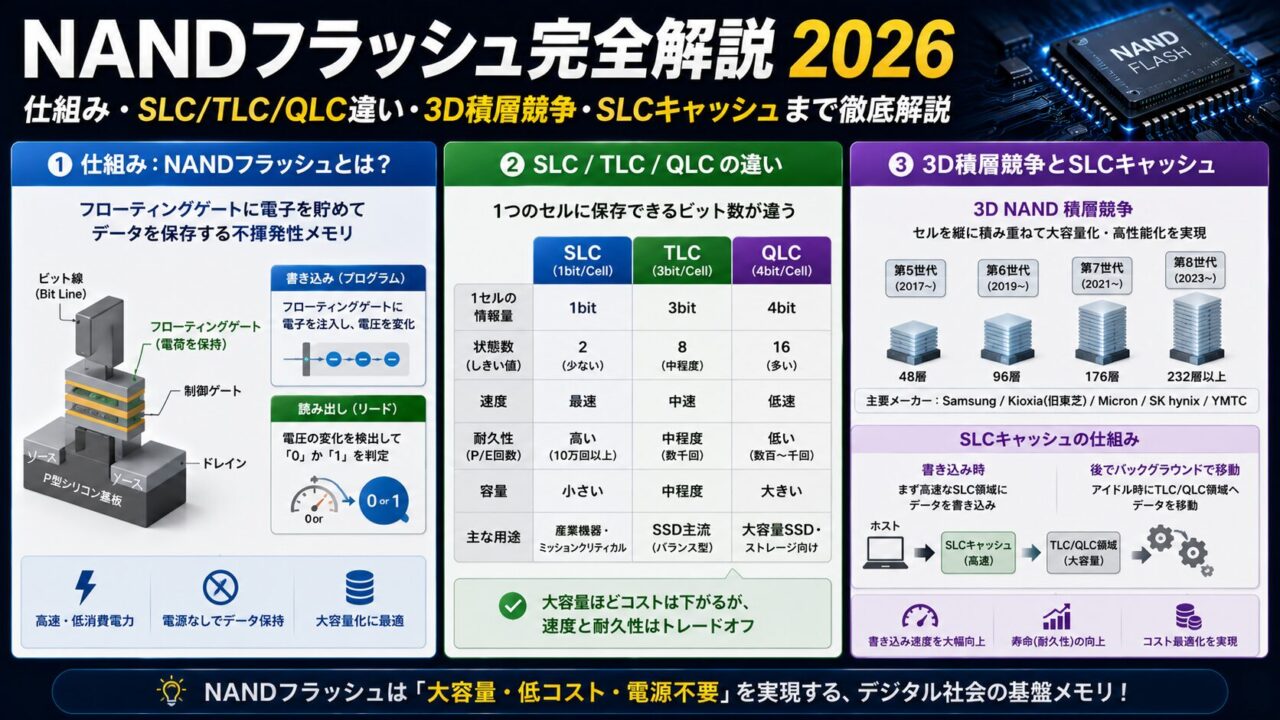

本記事では、NANDの基本構造・SLC/MLC/TLC/QLC/PLCの違いとその理由・SLCキャッシュの仕組み・3D NANDの積層競争・AI時代のNAND需要まで、2026年最新情報で一気に解説します。

Contents
  1. 1. NANDとは──「電源を切ってもデータが消えないメモリ」
  2. 2. NANDセルの仕組み──「電子を閉じ込める容器」
  3. 3. SLC・MLC・TLC・QLC・PLCの違い──「電圧パーティション」で理解する
  4. 4. SLCキャッシュ（SLC Write Buffer）──「速度低下の謎」を解く
  5. 5. 2D NANDから3D NANDへ──なぜ「縦に積む」必要があったか
  6. 6. 3D NAND積層数競争──2026年最新状況
  7. 7. NANDメーカー5社の市場と特徴
  8. 8. AI時代のNAND──役割と需要の変化
  9. まとめ

1. NANDとは──「電源を切ってもデータが消えないメモリ」

NAND（ナンド）は、「電源を切ってもデータが保持される不揮発性メモリ」です。SSD・USBメモリ・スマートフォンのストレージ・SDカードのほぼすべてにNANDが使われています。

対照的にDRAMは「電源を切るとデータが消える揮発性メモリ」です（DRAMの仕組みはこちら）。NANDとDRAMの最大の違いはここです。

項目NAND（SSD・USBなど）DRAM（メインメモリ）
電源オフ後のデータ保持される（不揮発性）消える（揮発性）
アクセス速度遅い（μs〜ms単位）速い（ns単位）
容量あたりのコスト安い（〜$0.1〜0.3/GB）高い（〜$5〜10/GB）
書き換え回数制限あり（TLCで約3,000回）制限なし（理論上）
主な用途SSD・ストレージメインメモリ（作業領域）

2. NANDセルの仕組み──「電子を閉じ込める容器」

NANDの1セルは「フローティングゲート（Floating Gate）」と呼ばれる絶縁された導体（通常ポリシリコン）を持つMOSFETトランジスタです。

イメージとしては「密封容器に電子（負の電荷）を閉じ込める」仕組みです。

  • 電子が入っている状態：トランジスタの閾値電圧が高くなる → 読み出すと「0」または「1」の特定状態を示す
  • 電子が出ている状態：閾値電圧が低くなる → 別の状態を示す

データを書き込む際はFNトンネリング（Fowler-Nordheim Tunneling）と呼ばれる量子効果で電子を絶縁層を越えて注入します。消去する際は逆電圧をかけて電子を引き抜きます。

重要な特性：NANDは「消去してから書き込む」という制約があります。DRAMのように任意のアドレスに直接上書きできません。消去はセル単位ではなく「ブロック（数MB〜数十MB）単位」で行われます。これがSSDの性能劣化と関係します。

3. SLC・MLC・TLC・QLC・PLCの違い──「電圧パーティション」で理解する

ここが最も重要な部分です。NANDセルは電圧（電子の量）を精密に読み取ることで、1セルに複数ビットを記録できます。

電圧パーティションの考え方

例えば0V〜4Vの電圧範囲があるとします。

  • SLC（1ビット）：電圧範囲を2つに分割（低=「0」、高=「1」）。境界が広く読み間違えにくい
  • MLC（2ビット）：4つに分割。「00」「01」「10」「11」を表現
  • TLC（3ビット）：8つに分割。各区画の「幅」がMLCの半分になる
  • QLC（4ビット）：16分割。区画の幅はSLCの1/8。わずかな電圧ノイズで読み間違える可能性が増加
  • PLC（5ビット）：32分割。2026年に量産が始まった最新世代

なぜ多ビット化すると耐久性が落ちるか

書き込み・消去のたびに絶縁層（トンネル酸化膜）が少しずつ劣化します。劣化すると電子が漏れ始め、電圧が「ずれ」ます。SLCなら大きくずれても2区画しかないので判定可能ですが、QLC/PLCは16〜32区画もあるため、わずかなずれが読み違い（ビット化け）につながります。

種別1セルのビット数電圧区画数書き換え耐久回数の目安主な用途
SLC1 bit2約100,000回産業用・高耐久サーバー向け
MLC（pMLC）2 bit4約3,000〜10,000回エンタープライズSSD・ゲーミングSSD
TLC3 bit8約1,000〜3,000回一般向けSSDの主流
QLC4 bit16約300〜1,000回大容量コンシューマSSD・読み込み重視
PLC5 bit32約100〜300回（推定）超大容量ストレージ（2026年量産開始）

【実用上の目安】
一般的なPC用途（1日に数十GB書き込み）では、TLC SSDの書き換え寿命は10〜20年以上が期待できます。「TLCは耐久性が低い」というのは産業用・データセンター用との比較であり、個人使用では問題になることはほぼありません。

4. SLCキャッシュ（SLC Write Buffer）──「速度低下の謎」を解く

「TLC SSDを買ったら最初は速かったのに、ある時点から突然遅くなった」——これを体験したことがある人は多いはずです。その原因がSLCキャッシュ（SLC Write Buffer）です。

SLCキャッシュの仕組み

TLC/QLCのSSDは、NANDの一部領域を「SLCモード」（1セル=1ビットとして使う）で動作させ、一時バッファとして使います。

  • 書き込みデータはまずSLCキャッシュ領域に高速書き込み（書き込み速度：TLCの約3〜4倍）
  • SSDがアイドル状態になると、SLCキャッシュのデータをTLC/QLC領域に実際の形式で移動（「Fold」処理）

なぜ速度が落ちるか

SLCキャッシュ領域が満杯になると、「書き込みながらFold処理も同時に行う」状態になります。この状態では実効書き込み速度がTLC/QLCの生の速度まで低下します。

状態書き込み速度の目安
SLCキャッシュ内（高速段階）2,000〜7,000 MB/s
SLCキャッシュ満杯（低速段階・TLC生速度）400〜1,000 MB/s
SLCキャッシュ満杯（低速段階・QLC生速度）100〜400 MB/s

高速なNVMe SSDでも大容量のファイルを一気に書き込むと後半から速度低下するのは、このSLCキャッシュの枯渇が原因です。

5. 2D NANDから3D NANDへ──なぜ「縦に積む」必要があったか

NANDの性能向上と低コスト化は、長年「セルの微細化（縮小）」によって達成されてきました。しかしセルが小さくなりすぎると問題が起きます。

  • コンデンサが小さくなって電子を蓄えられる量が減り、ノイズに弱くなる
  • 隣のセルと干渉しやすくなる（カップリングノイズ）
  • 露光技術の限界に近づく

この「2D（平面）での微細化の壁」を突破するために登場したのが3D NANDです。セルを縮小するのではなく「垂直方向に積み上げる」という発想の転換です。

3D NANDのCell構造：CTF（Charge Trap Flash）

3D NANDの多くは従来のフローティングゲートからCTF（Charge Trap Flash）という構造に変わっています。導体（ポリシリコン）ではなく窒化シリコン（SiN）の絶縁層に電子をトラップする仕組みで、垂直方向への積層に適しています。

6. 3D NAND積層数競争──2026年最新状況

各社は積層数（Layer数）を増やすことで1チップあたりの容量を拡大する競争を続けています。

メーカー2026年時点の最新世代積層数特徴
SamsungV-NAND 9th Gen400層超独自の積層プロセス。ダブルスタック技術採用
SK hynix128層 → 321層世代321層TLC中心。DRAMと同様にHybrid Bonding研究中
Kioxia（旧東芝メモリ）BiCS9 / BiCS10218層（BiCS9）／332層（BiCS10）BiCS10は2026年量産向け。WD（Western Digital）と共同開発
Micron232層（232L）232層1α（1アルファ）プロセス採用。QLC大容量品を強化
YMTC（中国）Xtacking 4.0300層超（予定）独自のXtacking（ハイブリッドボンディング先行採用）でコスト競争力

次の技術：Hybrid Bonding（ハイブリッドボンディング）

Kioxia BiCS10・YMTCのXtackingで採用されているHybrid Bondingは、NANDの次の進化を担う技術です。

従来の3D NANDはNANDセルとロジック（コントロール回路）を同じ積層内に一緒に作っていました。Hybrid BondingではNANDセル部とロジック部を別々のウェーハで製造し、後から貼り合わせる手法です。

  • NANDセル → NANDに最適化したプロセスで製造
  • ロジック部 → 最先端ロジックプロセス（より高性能なコントローラー）で製造
  • 両者を貼り合わせて配線接続（電気的接続面積がTSVより大幅に多い）

これにより読み出し遅延の削減、消費電力の低減、積層数の上限を伸ばすことが可能になります。Kioxiaの発表では読み出し遅延が約10%（4μs）低下、読み出し消費エネルギーが約25%削減（100mJ/GB→75mJ/GB）とされています。

7. NANDメーカー5社の市場と特徴

メーカーシェア（2026年）強み主要ブランド・製品
Samsung約30%垂直統合・V-NANDブランド・エンタープライズSamsung 990 Pro、PM9A3シリーズ
SK hynix約20%HBMシフトでNAND生産は抑制傾向・品質重視Gold P41、PC801シリーズ
Kioxia/WD約28%（合算）BiCSブランド・コンシューマ〜エンタープライズ幅広いWD Black SN850X、Kioxia Exceria Pro
Micron約18%QLC大容量品・DDR5との両立Crucial P5 Plus、Micron 9400 Pro
YMTC（中国）約4%（成長中）コスト競争力・Xstackingの早期採用Zhitai PC005 Active

8. AI時代のNAND──役割と需要の変化

2026年のNAND市場を動かす最大のドライバーはAIです。しかしDRAM（HBM）とは異なる形で影響を受けています。

用途NANDの役割必要な性能
AIデータセンター学習データセットの保管・モデルウェイトの永続化大容量・高速NVMe（PCIe 5.0）
AI PC・ローカルLLMLlama/Gemmaなどのモデルウェイトをローカル保存高速読み出し（モデルロード時間に直結）
推論サーバーKVキャッシュのオフロード先（CXLと競合・補完）超高速・低遅延NVMe（optane代替）
エッジAI・自動車カメラデータのバッファ・地図データ保管車載向け耐温度・高信頼性

TrendForceは2026年Q2のNAND価格が前四半期比+70〜75%と予測しており、DRAMと同時高騰の状況です。ただしNANDはDRAMよりもYMTCなど中国勢の影響を受けやすく、価格変動の構造が異なります。

まとめ

  • NANDとは：電源を切ってもデータが保持される不揮発性メモリ。SSD・スマホストレージの主役
  • 仕組み：フローティングゲート（またはCTF）に電子を閉じ込めてデータを記録
  • SLC〜PLC：1セルに記録するビット数が増えるほど大容量・低コストになるが、電圧区画が細かくなって耐久性が落ちる
  • SLCキャッシュ：TLC/QLCのSSDが最初だけ速い理由。SLCバッファが枯渇すると生の速度に落ちる
  • 3D NAND：平面での微細化の限界を垂直積層で突破。2026年はSamsung 400層超・Kioxia 332層の時代
  • 次の技術：Hybrid Bondingでロジックとセルを別製造。性能・消費電力を改善
  • AI時代：LLMモデルウェイト保管・ローカルLLMの普及でNANDの役割が拡大中
