「HBMとCXLは何が違うのか」「MRAMはDRAMを置き換えるのか」「ReRAMはいつ実用化されるのか」——メモリ技術の多様化が進む中、それぞれの位置づけを整理した記事はほとんどありません。

本記事では、現行世代（HBM4・CXL・DDR5・LPDDR5X・NAND）から新興技術（MRAM・ReRAM・PCM）まで、速度・帯域幅・コスト・耐久性・用途を横断的に比較します。さらに「どの用途に何を選ぶべきか」と「2035年までの実用化タイムライン」も整理します。

Contents
  1. 1. なぜ今「次世代メモリ」が必要なのか──メモリウォールの再確認
  2. 2. メモリ技術の全体マップ
  3. 3. 主要メモリ技術の横断比較表
  4. 4. HBM4・HBM4E──進化を続けるDRAMの頂点
  5. 5. CXLメモリ──「量的な限界」を突破する第3のメモリ層
  6. 6. MRAM──「不揮発性でDRAM並みの速度」を目指す磁性体メモリ
  7. 7. ReRAM（抵抗変化型メモリ）──ニューロモルフィック演算への道
  8. 8. PCM（相変化メモリ）──「停電後もデータを保持するDRAM代替」
  9. 9. 用途別・最適メモリ選択ガイド
  10. 10. 実用化タイムライン──2026〜2035年
  11. まとめ──「メモリウォール」への多面的なアプローチ

1. なぜ今「次世代メモリ」が必要なのか──メモリウォールの再確認

半導体の歴史は「CPUが速くなるのにメモリが追いつかない」という「メモリウォール」との戦いです。

時期CPUの演算性能向上（概算）DRAMの帯域幅向上（概算）格差
1990〜2000年代年率約50%向上年率約10%向上拡大
2020年代AI加速器で数百TFLOPS超DDR5で約100 GB/s依然として大きい
HBM4（2026年〜）NVIDIA Rubin: 数PFLOPSへHBM4: 2,000 GB/s（1スタック）HBMで部分的に解消

このギャップを埋めるために生まれたのが、HBM（超高帯域幅化）・CXL（超大容量化）・MRAM/ReRAM（不揮発化・高速化）という多様なアプローチです。

2. メモリ技術の全体マップ

まず「揮発性」「不揮発性」の2軸で整理します。

分類技術電源オフ後のデータ2026年の成熟度
揮発性メモリ
（高速・電源で消える）		SRAM（CPUキャッシュ）消える成熟
DDR5 DRAM消える成熟
LPDDR5X（モバイル）消える成熟
HBM4（AI GPU）消える量産初期
揮発性〜不揮発の橋渡しCXL Type 3（DDR5 DRAM拡張）消える（DRAMベース）普及期
CXL + PCRAM（不揮発メモリ拡張）保持される登場期
不揮発性メモリ
（電源で消えない）		NAND（SSD）保持される成熟
MRAM（STT-MRAM / SOT-MRAM）保持される組み込み向け成熟・PC向け登場期
ReRAM（抵抗変化型）保持されるエッジ・IoT向け登場期
PCM（相変化型）保持されるデータセンター向け登場期

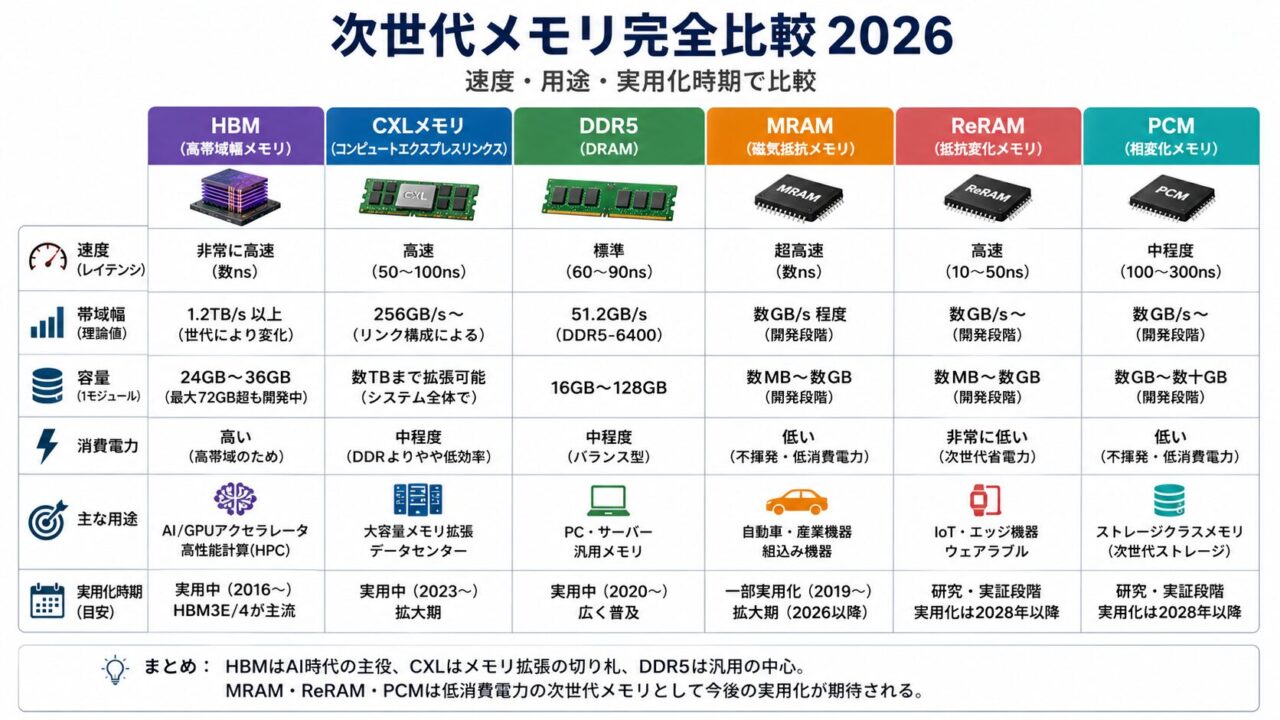

3. 主要メモリ技術の横断比較表

技術帯域幅
（目安）		遅延GB単価
（2026年）		書き換え耐久不揮発性主な用途
HBM42,000 GB/s
（1スタック）		〜100 ns〜$50〜80/GB制限なしなしAI GPU・HPC
DDR5-6400100 GB/s
（デュアルch）		〜80 ns〜$8〜15/GB制限なしなしPC・サーバー主記憶
LPDDR5X〜85 GB/s〜80 ns〜$10〜18/GB制限なしなしスマホ・薄型PC
CXL Type 3〜50〜100 GB/s〜150〜250 ns〜$8〜15/GB制限なしなし（DRAMベース）サーバーメモリ拡張・LLM KVキャッシュ
STT-MRAM〜20〜50 GB/s〜3〜10 ns〜$30〜100/GB（現状）〜10億回以上あり組み込み・MCU・L3キャッシュ代替
SOT-MRAM（次世代）〜100 GB/s（目標）〜1 ns（目標）未定（開発中）〜10億回以上ありSRAM・DRAM代替候補（2028年〜）
ReRAM〜10〜30 GB/s〜10〜50 ns〜$5〜20/GB（見込み）〜1億回ありエッジAI・IoT・ニューロモルフィック
PCM（PCRAM）〜10〜20 GB/s〜50〜100 ns〜$5〜15/GB（見込み）〜1億回ありCXL拡張・データセンター階層化
3D NAND（TLC）〜3〜14 GB/s（NVMe）〜100〜200 μs〜$0.1〜0.3/GB〜3,000回ありSSD・大容量ストレージ

4. HBM4・HBM4E──進化を続けるDRAMの頂点

HBMはDRAMを複数枚縦方向に積層し（TSV技術）、GPUチップと同一パッケージに実装することで超高帯域幅を実現します。詳しくはHBM完全解説2026を参照ください。

2026〜2027年の注目ポイントは、SK hynixがHBM4のベースダイにTSMC 3nmロジックプロセスを採用したことです。メモリ内部にロジックを持ち込み、将来的に「メモリ近傍演算（NIM）」を可能にします。これは「HBM = 単なるメモリ」から「HBM = 演算もできるメモリ」への転換点です。

5. CXLメモリ──「量的な限界」を突破する第3のメモリ層

CXL（Compute Express Link）はPCIe Gen 5/6の物理層を使って、CPUのメモリアドレス空間をTB規模まで拡張します。詳しくはCXLメモリ解説を参照ください。

2026年の新展開はCXL + PCRAM（相変化メモリ）の組み合わせです。従来のCXL Type 3はDRAMベースでしたが、PCRAMをCXL経由で接続すると「電源を切ってもデータが消えない大容量メモリ」を実現できます。電力消費の削減・起動時のデータ復元不要などのメリットがあり、データセンターでの採用が始まっています。

6. MRAM──「不揮発性でDRAM並みの速度」を目指す磁性体メモリ

MRAM（Magnetoresistive RAM：磁気抵抗メモリ）は、磁気の向きでデータを記録します。電荷ではなく磁気を使うため、電源を切ってもデータが保持され、かつ高速読み書きが可能です。

STT-MRAMとSOT-MRAMの違い

方式書き込み原理速度耐久性2026年の状況
STT-MRAM
（スピン注入型）		電流をトンネル接合に直接流してスピンで磁化方向を変える〜3〜10 ns〜10億回商用化済み。Samsung・Everspin製品あり。車載MCU・組み込みFlash代替で普及中
SOT-MRAM
（スピン軌道トルク型）		書き込み経路と読み出し経路を分離。重金属層のスピン軌道相互作用で磁化を反転〜1 ns（目標）〜10億回以上（理論）各社が開発中。2027〜2028年に組み込み向け試作品。SRAMキャッシュ代替が目標

STT-MRAMの現在地：Samsungは14nmでの量産を確立し、5nmへの微細化ロードマップを持っています。車載マイクロコントローラーへの組み込みFlash代替として標準技術になりつつあります。

SOT-MRAMの可能性：書き込み速度がSRAM（DRAM L3キャッシュ）と同等の1ns台を目指しており、将来的には「SRAMを置き換えるCPU L3キャッシュ用不揮発性メモリ」として期待されています。ただし量産は2028〜2030年以降の見通し。

7. ReRAM（抵抗変化型メモリ）──ニューロモルフィック演算への道

ReRAM（Resistive RAM）は、材料の抵抗値の変化（高抵抗=0、低抵抗=1）でデータを記録します。電流を流すことで抵抗が変化し、不揮発的に保持されます。

ReRAMが最も注目される用途はニューロモルフィック演算です。ReRAMセルをニューラルネットワークの「重み」として直接使うアナログ計算（In-Memory Computing）が可能で、乗算と記憶が同じセルで起きるため消費電力が大幅に削減できます。エッジAIデバイスへの応用が2026〜2028年に本格化する見込みです。

課題は耐久性（約1億回）と動作均一性です。NANDより高耐久ですがDRAMには遠く及ばず、現状はエッジAI・IoTの読み出し重視用途が現実的です。

8. PCM（相変化メモリ）──「停電後もデータを保持するDRAM代替」

PCM（Phase-Change Memory）は、カルコゲナイド材料（GST：GeSbTe合金が代表）が結晶状態（低抵抗=1）と非晶質状態（高抵抗=0）の2状態をとることを利用します。熱を加えて材料の相を変えることでデータを書き込み、冷却することで状態を固定します。

Intelの「Optane（オプテイン）」はPCMを採用した製品の代表でしたが、2022年に事業終了しました。しかし技術自体は進化を続けており、2026年はCXL経由でのデータセンター向け不揮発性メモリ拡張に活路を見出しています。DRAM速度の30〜50%程度の遅延でDRAMより安価な大容量不揮発性メモリというポジションです。

9. 用途別・最適メモリ選択ガイド

用途最優先メモリ補完メモリ理由
AI GPU（学習）HBM4/HBM4E–超高帯域幅が必須。コスト二の次
LLM推論（大規模）HBM3E/HBM4CXL（KVキャッシュ拡張）HBMでホットテンソル、CXLで長コンテキストのKVキャッシュ
AIデータセンター（サーバー）DDR5 RDIMMCXL Type 3DDR5で基本容量、CXLでTB級拡張
PC（ゲーム・クリエイター）DDR5-6000以上高速NVMe SSD（TLC）帯域幅と遅延のバランス。SSDはSLCキャッシュ容量も確認
スマホ・薄型PCLPDDR5X–省電力と高速の両立。DDR5と互換性なし
車載マイコン（MCU）STT-MRAM（組み込みFlash代替）–高温動作・高耐久・不揮発性が車載信頼性要件を満たす
エッジAI・IoTReRAM（In-Memory演算）LPDDR5 / STT-MRAMニューロモルフィック演算で超低消費電力
産業用・高信頼SLC NAND / STT-MRAMECC DDR5耐久回数・温度範囲・信頼性優先

10. 実用化タイムライン──2026〜2035年

時期主なメモリ技術イベント
2026年HBM4量産（SK hynix・Samsung）／CXL 2.0製品が本格普及／Samsung STT-MRAM 5nmへ微細化／PLC（5ビットNAND）量産開始
2027年HBM4E量産開始（帯域幅3.3TB/s超）／CXL 3.0ファブリック実装本格化／SOT-MRAM組み込み向け試作品／マイクロン広島HBM4工場稼働準備
2028年マイクロン広島HBM4量産開始（詳細記事）／SOT-MRAM量産開始（組み込み向け）／PCM＋CXL製品のデータセンター普及
2029〜2030年HBM5仕様策定完了・量産準備／DDR6サーバー向け初期製品／ReRAMエッジAI専用チップが普及期へ／MRAM+SRAM混在キャッシュが登場
2031〜2035年DDR6一般向け普及／SOT-MRAMがSRAMキャッシュの一部を置換／CXL 4.0（PCIe Gen 7ベース）／NIM（Near-memory Intelligence）の実用化

まとめ──「メモリウォール」への多面的なアプローチ

2026年のメモリ技術は「一つの答え」ではなく、用途に応じた複数の技術が並立しています。

  • 速度を最大化したいAI GPU → HBM4（DDR5の20倍の帯域幅）
  • 容量を最大化したいデータセンター → CXL Type 3（TB級への拡張）
  • 不揮発性と高速を両立したい車載・組み込み → STT-MRAM（Flash代替）
  • 超低消費電力でAI演算したいエッジ → ReRAM（ニューロモルフィック）
  • 普及・コスト重視のPC・サーバー → DDR5 + NVMe TLC SSD

「次世代メモリ」は単一の技術で全てを置き換えるのではなく、メモリ階層の各レイヤーを最適な技術で埋めていく方向に進んでいます。2030年代には「HBM＋CXL（PCM）＋DDR6＋SOT-MRAMキャッシュ」という4層構造のコンピュータが当たり前になるかもしれません。
