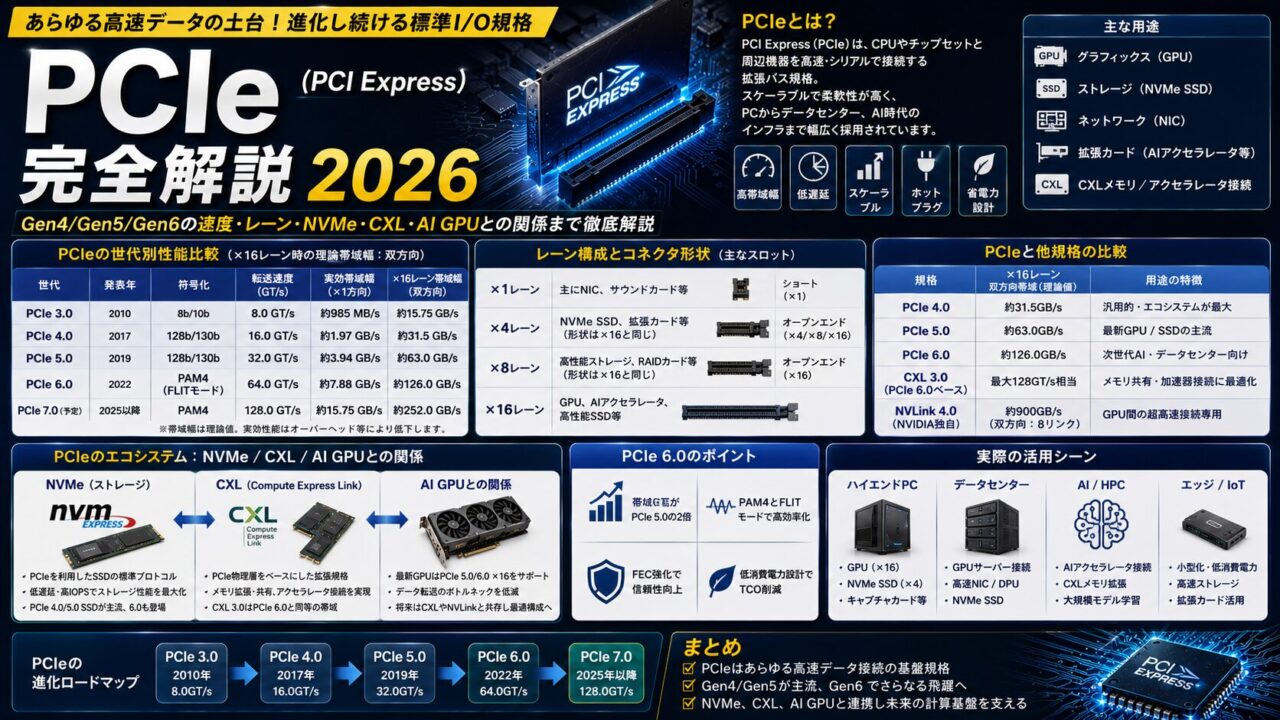

PCIe（PCI Express）完全解説2026──Gen4/Gen5/Gen6の速度・レーン・NVMe・CXL・AI GPUとの関係まで徹底解説
GPUを買うとき「PCIe 5.0 x16」と書いてあります。SSDを選ぶとき「NVMe Gen4」「NVMe Gen5」という言葉が出てきます。マザーボードを選ぶとき「PCIe 5.0スロット搭載」が売り文句になっています。
しかし「PCIeとは何か、NVMeとどう違うか、Gen4とGen5で何が変わるか」を正確に説明できる記事は意外と少ない。本記事では、PCIeの仕組み・世代比較・NVMeとの関係・「体感が変わらない理由」・CXLやAI GPUとの接続まで、2026年の視点で完全に整理します。
1. PCIeとは何か──「コンピュータ内部の高速道路」
PCIe（PCI Express：ペリフェラル・コンポーネント・インターコネクト・エクスプレス）は、CPU・GPU・SSD・ネットワークカードなどをマザーボード上で繋ぐ高速シリアルバスの規格です。
「バス」とは「データが通る道路」のことです。
PCIeを高速道路に例えると：
- レーン（Lane）＝車線。1レーンは双方向の1本の信号線ペア（送信1対＋受信1対）
- リンク幅（x1/x4/x8/x16）＝車線数。x16は16車線の高速道路
- 世代（Gen）＝制限速度。Gen5はGen4の2倍の速さで走れる
帯域幅（合計スループット） ＝ レーン数 × 1レーンあたりの速度
これがPCIeを理解する核心です。
2. PCIe世代別スペック完全比較
| 世代 | 策定年 | 1レーンあたりの速度 （GT/s） | x16リンクの帯域幅 （GB/s・双方向） | 符号化方式 | 主な用途 |
|---|---|---|---|---|---|
| PCIe 1.0 | 2003年 | 2.5 GT/s | 8 GB/s | 8b/10b | 初期グラフィックカード |
| PCIe 2.0 | 2007年 | 5 GT/s | 16 GB/s | 8b/10b | 第2世代GPU |
| PCIe 3.0 | 2010年 | 8 GT/s | 32 GB/s | 128b/130b | 現在でも多数のPCで現役 |
| PCIe 4.0 | 2017年 | 16 GT/s | 64 GB/s | 128b/130b | Ryzen 5000・第12世代Intel以降のGPU/SSD |
| PCIe 5.0 | 2019年 | 32 GT/s | 128 GB/s | 128b/130b | 最新GPU・Gen5 NVMe SSD・AIサー��ー |
| PCIe 6.0 | 2022年 | 64 GT/s | 256 GB/s | PAM4 + FLIT | 次世代AIアクセラレータ・CXL 3.x（2026〜） |
世代が1つ上がるごとに理論帯域幅が2倍になる設計です。PCIe 3.0から5.0までは同じ「128b/130b符号化」（送信130ビット中130ビットを有効データに使う）でしたが、Gen6からは「PAM4（4値振幅変調）＋FLIT方式」という大きな技術変更がありました。
3. Gen6の技術変化──NRZからPAM4へ
Gen1〜Gen5は「NRZ（Non-Return-to-Zero）」と呼ばれる2値信号を使っていました。電圧が高い状態を「1」、低い状態を「0」として、1回の変化で1ビットを送ります。
Gen6は「PAM4（Pulse Amplitude Modulation 4-level：4値振幅変調）」を採用しました。電圧を0・1・2・3の4段階に区別し、1回の変化で2ビットを送れます。これにより同じ物理周波数のまま実効データ転送量が2倍になります。
| 方式 | 電圧レベル | 1シンボルあたりのビット数 | 採用世代 |
|---|---|---|---|
| NRZ | 2値（高/低） | 1 bit | PCIe 1.0〜5.0 |
| PAM4 | 4値（0/1/2/3） | 2 bit | PCIe 6.0〜 |
PAM4は電圧差が細かくなるためノイズに弱くなるデメリットがあります。Gen6ではこれを補うためにFEC（Forward Error Correction：前方誤り訂正）を組み込んでいます。また従来のパケット方式からFLIT（Fixed-size Link-layer fliT）方式に変わり、より効率的なデータ転送を実現しています。
4. PCIeとNVMeの違い──よく混同されるポイント
PCIe SSDを選ぶとき「NVMe Gen4」「PCIe Gen4」という両方の表記が登場して混乱することがあります。これは別の概念を指しています。
| 用語 | 何の規格か | アナロジー |
|---|---|---|
| PCIe（Gen4など） | 物理的な「道路」の規格（バス規格） | 高速道路そのもの（車線数・制限速度） |
| NVMe | その道路を走る「プロトコル（通信手順）」の規格 | 高速道路上の走行ルール |
| SATA | 旧来の道路（別規格の低速バス） | 一般道 |
「NVMe Gen4 SSD」とは「PCIe Gen4の道路をNVMeプロトコルで走るSSD」という意味です。「PCIe Gen4 SSD」と同じ意味に使われることが多いですが、厳密にはPCIeは物理層・NVMeはプロトコル層の規格です。
5. 「Gen5 SSDで体感が変わらない理由」を正直に説明
PCIe Gen5のNVMe SSDはシーケンシャルリード速度が12〜14 GB/sに達します。Gen4の7 GB/sの約2倍です。しかし多くのユーザーが「Gen4から乗り換えても差を感じない」と言います。理由があります。
理由①：ゲームのロード時間はSSDのボトルネックではない
ゲームのロード時間は主にCPUがデータを展開・処理する速度に依存しています。SSDが7 GB/sでも14 GB/sでも、CPUの処理待ちが長ければ体感は変わりません。NVMe Gen5が差を生むのは「SSD自体がボトルネックになるほど大量のデータを連続転送する」シーンに限られます。
理由②：OSやアプリの起動は圧縮・展開がボトルネック
Windowsの起動やソフトウェアの起動は、ファイル読み込みよりも展開処理の時間が大半を占めます。ここでもSSD速度は律速になりません。
Gen5 SSDが効果を発揮する場面
- 4K・8K動画の編集（GB単位の連続読み書き）
- 大規模ゲームのパッチ適用・インストール
- AIモデルウェイトのロード（Llama 3 70Bで約70GB）
- サーバーのデータベースI/O（エンタープライズ用途）
【結論】ゲームメインの用途ならGen4と Gen5の体感差はほぼありません。4K動画編集・AIアプリのローカル実行・大容量データ処理を行うなら Gen5は効果を発揮します。
6. リンク幅（x1/x4/x8/x16）──何に何スロットが必要か
| リンク幅 | Gen4帯域幅 | Gen5帯域幅 | 主な用途 |
|---|---|---|---|
| x1 | 2 GB/s | 4 GB/s | サウンドカード・低速ネットワークカード |
| x4 | 8 GB/s | 16 GB/s | NVMe SSD（M.2スロット）・一部ネットワークカード |
| x8 | 16 GB/s | 32 GB/s | 高速NIC・一部GPU（電力制限モデル） |
| x16 | 32 GB/s | 64 GB/s | グラフィックカード・AIアクセラレータ（フルスロット） |
「x16スロットに差しても実はx8で動作する」という状況もあります。マザーボードの第2スロットはCPUの帯域割り当ての関係でx8に制限されることがあります。GPU2枚差しや高速NIC＋GPUの構成ではここが重要です。
7. PCIeとCXLの関係──「道路を借りたメモリバス」
CXL（Compute Express Link）は、PCIeの物理層（Gen 5/6）をそのまま使いながら、メモリアクセス専用のプロトコルを追加した規格です。
道路に例えると：
- PCIe：高速道路の物理インフラ（アスファルト・車線・料金所）
- CXL：その高速道路上に「メモリ専用車線」を設けた追加ルール
| CXLバージョン | ベースPCIe | 主要機能 |
|---|---|---|
| CXL 1.0/1.1 | PCIe Gen 4 | 基本メモリ拡張（CXL.mem） |
| CXL 2.0 | PCIe Gen 5 | メモリプーリング（複数サーバーで共有） |
| CXL 3.0/3.1 | PCIe Gen 6 | ファブリック化・マルチホップ・デバイス間コヒーレンシ |
CXLの詳細はCXLメモリ完全解説をご参照ください。
8. AI時代のPCIe──GPU接続・NVLinkとの役割分担
AI GPUにとってPCIeはどのように使われているのでしょうか。
CPU↔GPU間の接続
NVIDIA H100・B200などのデータセンターGPUはPCIe Gen5 x16（64 GB/s双方向）でCPUと接続されます。GPUとCPUのデータ転送（モデルウェイトのGPUへのロード・推論結果の書き戻し）にPCIeが使われます。
GPU↔GPU間の接続：NVLinkとの住み分け
GPU同士を直接繋ぐ場合はPCIeより高速なNVLinkが使われます。
| 接続 | 規格 | 帯域幅 | 用途 |
|---|---|---|---|
| CPU↔GPU | PCIe Gen5 x16 | 64 GB/s | データロード・制御 |
| GPU↔GPU（同ノード） | NVLink 4.0（H100） | 900 GB/s（GPU間） | テンソル並列・パイプライン並列 |
| ノード間 | InfiniBand / RoCE | 400 Gb/s〜 | データ並列・大規模分散学習 |
PCIeはAI GPUのメインの仕事（GPU間の大量テンソル交換）には使われません。しかしモデルのロード・CPUによる前処理データの転送・CXLメモリ拡張には今もPCIeが不可欠です。
HBMとPCIeの関係
HBMはGPUダイとシリコンインターポーザー上で直接接続されており、PCIeは経由しません。PCIeより遥かに高速な接続（HBM3Eで4.8 TB/s）がパッケージ内部で実現しています。PCIeはあくまで「GPUパッケージとその外部（CPU・CXL等）」を繋ぐ役割です。詳しくはHBM完全解説をご覧ください。
9. マザーボード選びでのPCIe活用ポイント
| 用途 | 推奨スロット・規格 | 注意点 |
|---|---|---|
| ゲーミングGPU | PCIe 5.0 x16（または4.0 x16） | 現行ゲーミングGPUはGen4/Gen5で速度差ほぼなし。Gen3でも多くの場合OK |
| NVMe SSD（メイン） | PCIe 5.0 x4（M.2） | Gen5はヒートシンク必須。Gen4でも一般用途は十分 |
| NVMe SSD（追加） | PCIe 4.0 x4（M.2） | 第2スロット以降はGen4になることが多い |
| AI推論カード | PCIe 5.0 x16（できればGen6対応基板） | 帯域幅がモデルロード速度に影響 |
| 高速NIC（10GbE以上） | PCIe 4.0 x4 以上 | 25GbEはGen3 x8以上推奨 |
まとめ
- PCIeとは：CPU・GPU・SSD・ネットワークカードを繋ぐ高速シリアルバス規格。「道路の車線数×制限速度＝帯域幅」
- 世代比較：Gen3（32GB/s）→Gen4（64GB/s）→Gen5（128GB/s）→Gen6（256GB/s）と2倍ずつ拡大
- Gen6の変化：PAM4（4値変調）+FLIT方式を採用。電気特性を根本から変更
- NVMeとの違い：PCIeは物理バス規格、NVMeはその上で動くプロトコル規格。別物
- 体感の話：Gen5 SSDは動画編集・AIローカル実行以外では日常用途で差を感じにくい
- CXL：PCIeの物理層を借りたメモリ拡張バス。Gen5ベース（CXL 2.0）、Gen6ベース（CXL 3.0）
- AI GPU：CPU↔GPUはPCIe Gen5。GPU↔GPUはNVLink（PCIeより高速）で役割分担
